Simple and safe
Rampa dystansowa do podestu rozładunkowego
Rampa dystansowa STRUMIN umożliwia zastosowanie podestu rozładunkowego w miejscach, w których wystający ponad poziom stropu mur lub belka krawędziowa uniemożliwiają jego standardowe ustawienie. Zestaw podnosi podest o 200 mm względem podłoża i tworzy przejście umożliwiające prawidłowe wykorzystanie powierzchni roboczej.
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Podniesienie podestu o 200 mm.
Elementy dystansowe pozwalają ustawić konstrukcję wyżej względem stropu. Dzięki temu wystająca belka krawędziowa lub mur mogą znaleźć się pod konstrukcją podestu.
Współpraca z podestem rozładunkowym STRUMIN.
Rampa została przygotowana jako rozwiązanie do niestandardowych warunków montażowych, gdy podestu nie można ustawić bezpośrednio na powierzchni stropu.

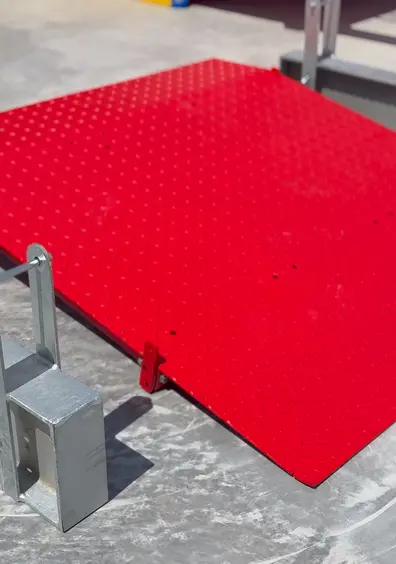

Dwa rodzaje elementów dystansowych.

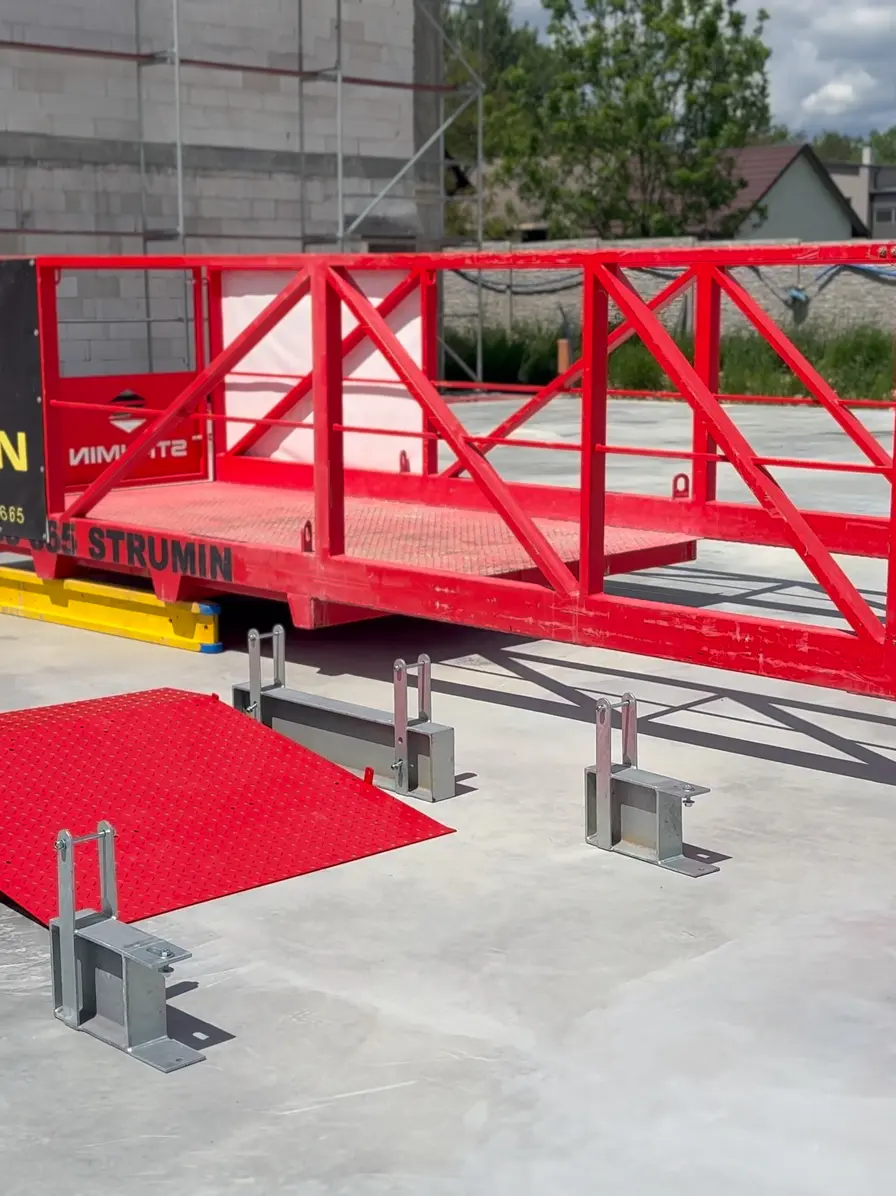

Zestaw wykorzystuje dłuższe dystanse umieszczane w odpowiednim miejscu na bokach podestu oraz krótsze elementy montowane przy jego końcu.
Regulowana szerokość rampy.
Profile montażowe można rozsunąć odpowiednio do typu podestu. Dokumentacja przewiduje dopasowanie do wersji szerokiej, średniej i wąskiej.
Połączenie z konstrukcją podestu.
Poszczególne elementy mocowane są za pomocą śrub znajdujących się w zestawie, co pozwala stworzyć kompletną konfigurację dystansową.
Rozwiązanie do szczególnych warunków budowy.
Rampa pozwala dostosować sposób ustawienia podestu do geometrii krawędzi stropu bez konieczności eliminowania istniejącej belki lub muru.
Parametry techniczne
Dane techniczne — Rampa dystansowa do podestu rozładunkowego
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
:format(webp))
Czym jest rampa dystansowa do podestu rozładunkowego?
Rampa dystansowa jest rozwiązaniem przeznaczonym do podestu rozładunkowego STRUMIN w sytuacji, gdy jego bezpośrednie ustawienie na stropie jest utrudnione przez element konstrukcyjny wystający ponad poziom powierzchni roboczej. Może to być przede wszystkim belka krawędziowa albo mur znajdujący się przy krawędzi budynku. Zastosowanie elementów dystansowych umożliwia podniesienie podestu o 200 mm. Dłuższy dystans umieszcza się na boku konstrukcji w takim położeniu, aby wystający element budynku znalazł się pomiędzy rusztem podestu a dystansem. Element jest następnie blokowany dwoma śrubami dostarczonymi w zestawie. Mniejszy dystans znajduje się przy końcu podestu, pod miejscem przewidzianym dla mocowania stempla. Również jest mocowany przy użyciu dwóch śrub. Po prawidłowym ustawieniu wszystkich elementów dystansowych wewnątrz konstrukcji umieszcza się rampę najazdową.
Ważne – dopasowanie do podestu.
Profile montażowe rampy są rozsuwane do odpowiedniej długości w zależności od wariantu podestu. Dokumentacja przewiduje współpracę z podestem szerokim, średnim i wąskim, dlatego przed ostatecznym połączeniem elementów trzeba odpowiednio ustawić szerokość konstrukcji.
Kiedy stosuje się rampę dystansową?
Rampa dystansowa przeznaczona jest do nietypowych miejsc montażu podestu rozładunkowego, w których geometria krawędzi budynku uniemożliwia jego standardowe ustawienie. Pozwala ominąć przeszkodę konstrukcyjną i jednocześnie zachować funkcjonalne połączenie powierzchni podestu ze stropem. Rozwiązanie dobiera się więc przede wszystkim na podstawie warunków występujących w konkretnym miejscu montażu.
Wystająca belka krawędziowa.
Podniesienie podestu pozwala pozostawić belkę pomiędzy konstrukcją budynku a elementami dystansowymi.
Mur wystający ponad strop.
Rampa może być zastosowana wtedy, gdy mur uniemożliwia bezpośrednie ustawienie podestu.
Niestandardowe krawędzie stropów.
Rozwiązanie pozwala dostosować sposób instalacji do geometrii konstrukcji budynku.
Podesty szerokie.
Profile rampy można rozsunąć do szerokości odpowiadającej większemu wariantowi podestu.
Podesty średnie.
Regulacja konstrukcji umożliwia przygotowanie rampy również dla wersji pośredniej.
Podesty wąskie.
Ten sam system można dopasować do węższej konfiguracji podestu rozładunkowego.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
W działaniu
Rampa dystansowa do podestu rozładunkowego w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Rampa dystansowa STRUMIN
Rampa dystansowa rozszerza możliwości zastosowania podestu rozładunkowego w miejscach, w których problemem jest wystający element konstrukcji budynku. Zamiast bezpośredniego ustawienia podestu na stropie konstrukcja zostaje podniesiona, a rampa zapewnia odpowiednie przejście pomiędzy poziomami.

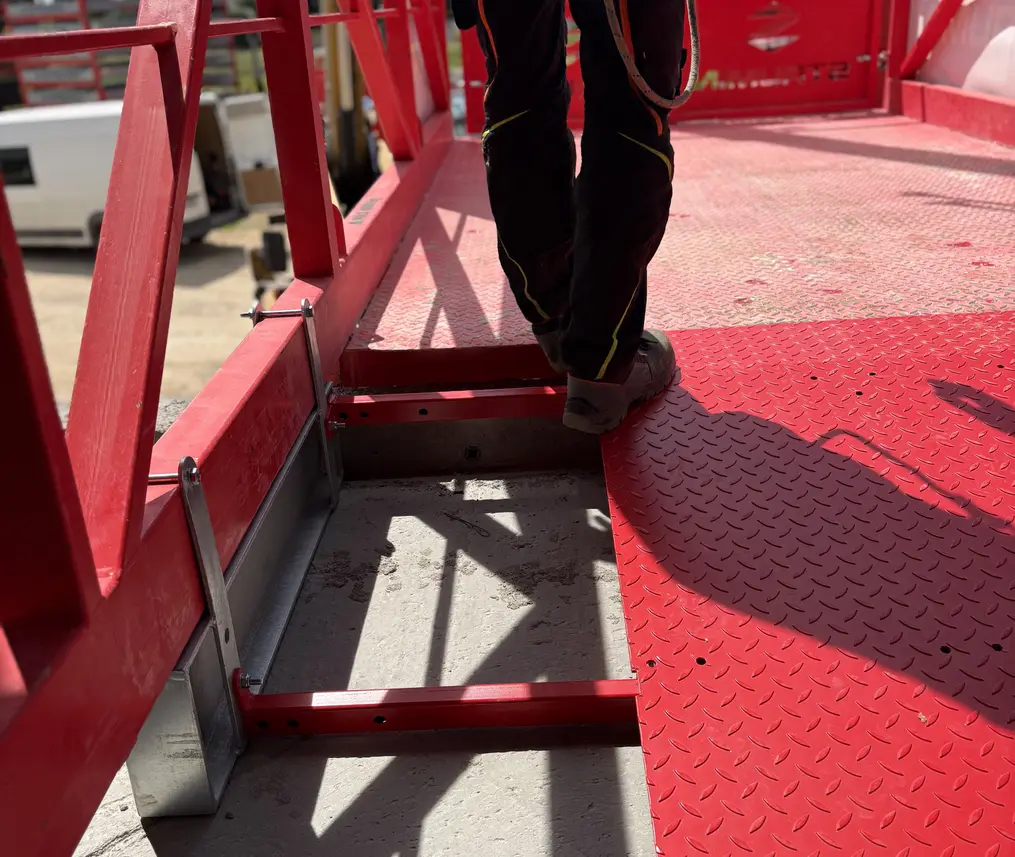

Jak rampa dystansowa podnosi podest?
Podstawą rozwiązania są elementy dystansowe zakładane na boczne części konstrukcji. Ich zastosowanie pozwala uzyskać dystans 200 mm pomiędzy podestem a podłożem.
Dłuższe elementy ustawia się tak, aby zachować przestrzeń dla wystającej belki lub muru. Krótsze dystanse montowane są przy końcu podestu. Wszystkie elementy muszą zostać połączone w konfiguracji przewidzianej przez producenta.
Jak dopasować rampę do szerokości podestu?
Po zamontowaniu dystansów rampa najazdowa umieszczana jest wewnątrz podestu. Jej profile montażowe można rozsunąć na szerokość odpowiadającą konkretnemu wariantowi konstrukcji.
Dokumentacja wskazuje trzy wersje podestów: szeroką, średnią i wąską. Po ustawieniu właściwej szerokości profile rampy łączy się z elementami dystansowymi za pomocą śrub znajdujących się w zestawie.
Kiedy rampa dystansowa jest potrzebna?
Rozwiązanie stosuje się wtedy, gdy wystająca ponad strop przeszkoda konstrukcyjna nie pozwala na bezpośrednie ustawienie podestu rozładunkowego. Sama obecność belki lub muru nie musi więc wykluczać wykorzystania podestu.
Rampa wraz z elementami dystansowymi pozwala zmienić wysokość jego ustawienia i dopasować konfigurację do istniejącej krawędzi budynku. Każdorazowo należy jednak stosować układ zgodny z dokumentacją techniczną STRUMIN.
Najczęściej zadawane pytania (FAQ)
O ile rampa dystansowa podnosi podest rozładunkowy?
Zastosowanie elementów dystansowych umożliwia ustawienie podestu na wysokości 200 mm nad podłożem. Powstała przestrzeń pozwala uwzględnić wystającą ponad strop belkę krawędziową lub mur, które uniemożliwiałyby standardowe ustawienie konstrukcji.
Czy rampa pasuje do różnych szerokości podestów?
Tak. Profile montażowe można rozsuwać zależnie od typu podestu. Dokumentacja STRUMIN przewiduje możliwość dopasowania rampy do podestu szerokiego, średniego oraz wąskiego.
Kiedy warto zastosować rampę dystansową?
Przede wszystkim wtedy, gdy podestu nie można ustawić bezpośrednio na powierzchni stropu z powodu wystającej belki krawędziowej albo muru. Rampa wraz z dystansami pozwala dostosować konstrukcję do takiego miejsca montażu.
Jak rampa łączy się z elementami dystansowymi?
Po zamontowaniu dystansów rampa jest umieszczana wewnątrz podestu, a jej profile rozsuwane do odpowiedniej szerokości. Następnie profile łączy się z dystansami za pomocą śrub dołączonych do zestawu, tworząc kompletną konfigurację przewidzianą przez producenta.
