Simple and safe
Systemy zabezpieczeń krawędziowych EPS do ochrony pracowników
Systemy zabezpieczeń krawędziowych STRUMIN chronią pracowników przed upadkiem z wysokości oraz ograniczają ryzyko zsunięcia materiałów poza obrys konstrukcji. Modułowa budowa pozwala dopasować zabezpieczenie do stropów, dachów, schodów i otworów technologicznych.
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Ochrona zbiorowa.
Zabezpieczenie wielu pracowników bez konieczności indywidualnego podpinania.
Modułowa konstrukcja.
Możliwość dopasowania układu do przebiegu krawędzi i geometrii obiektu.
Różne sposoby mocowania.
Montaż do stropów, ścian, szalunków, konstrukcji stalowych i prefabrykatów.
Szeroki wybór wypełnień.
Współpraca z barierami siatkowymi, deskami i elementami pełnymi.
Szybki montaż.
Sprawne zabezpieczanie kolejnych stref wraz z postępem robót.
Wielokrotne wykorzystanie.
Elementy można demontować i stosować ponownie na kolejnych etapach inwestycji.
Opis produktu
:format(webp))
Czym są systemy zabezpieczeń krawędziowych?
Systemy zabezpieczeń krawędziowych to tymczasowe konstrukcje ochronne montowane w miejscach zagrożonych upadkiem z wysokości. Składają się ze słupków, uchwytów montażowych oraz wypełnień tworzących ciągłą barierę wzdłuż zabezpieczanej krawędzi. W zależności od warunków na budowie system może być mocowany do powierzchni poziomych i pionowych, elementów żelbetowych, konstrukcji stalowych, szalunków lub prefabrykatów. Różne warianty uchwytów umożliwiają dopasowanie zabezpieczenia do etapu prac i rodzaju konstrukcji. Jako wypełnienie stosuje się między innymi bariery siatkowe, deski ochronne oraz elementy pełne. Odpowiednio zaprojektowany układ zabezpiecza nie tylko pracowników, lecz także ogranicza ryzyko spadania narzędzi i materiałów na niższe poziomy.
Ważne — prawidłowy montaż.
Rozstaw słupków, rodzaj mocowania oraz sposób wykonania wypełnienia należy dobrać do warunków na obiekcie. System powinien być montowany zgodnie z dokumentacją techniczną, a przed rozpoczęciem pracy należy sprawdzić jego kompletność, stabilność i stan wszystkich połączeń.
Gdzie stosuje się systemy zabezpieczeń krawędziowych?
Systemy wykorzystuje się do czasowego zabezpieczania otwartych krawędzi i miejsc niebezpiecznych na różnych etapach realizacji inwestycji.
Krawędzie stropów.
Ochrona pracowników podczas szalowania, zbrojenia i betonowania kondygnacji.
Dachy płaskie.
Zabezpieczenie robót dekarskich, instalacyjnych i serwisowych.
Biegi schodowe.
Ochrona otwartych boków schodów, podestów i spoczników.
Otwory technologiczne.
Zabezpieczenie szybów, otworów instalacyjnych i niezabudowanych przestrzeni.
Konstrukcje prefabrykowane.
Tworzenie ochrony krawędziowej podczas montażu elementów żelbetowych.
Konstrukcje stalowe.
Zabezpieczanie podestów, antresol i powierzchni roboczych w obiektach przemysłowych.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
W działaniu

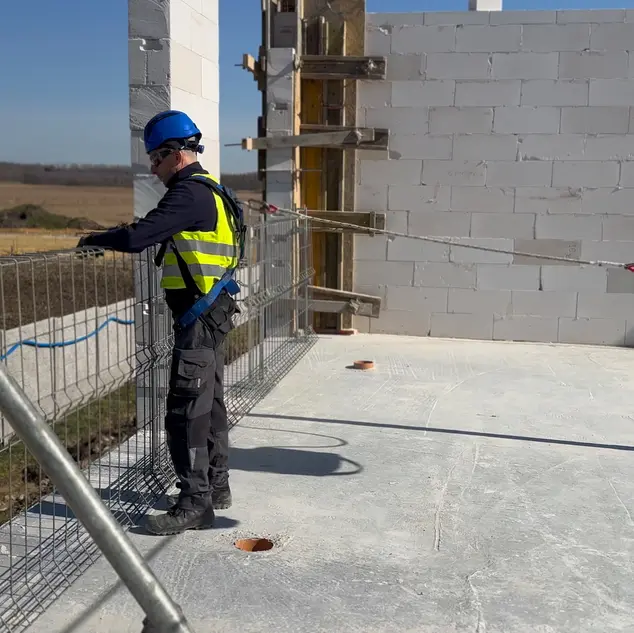

EPS w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
:format(webp))
:format(webp))
:format(webp))

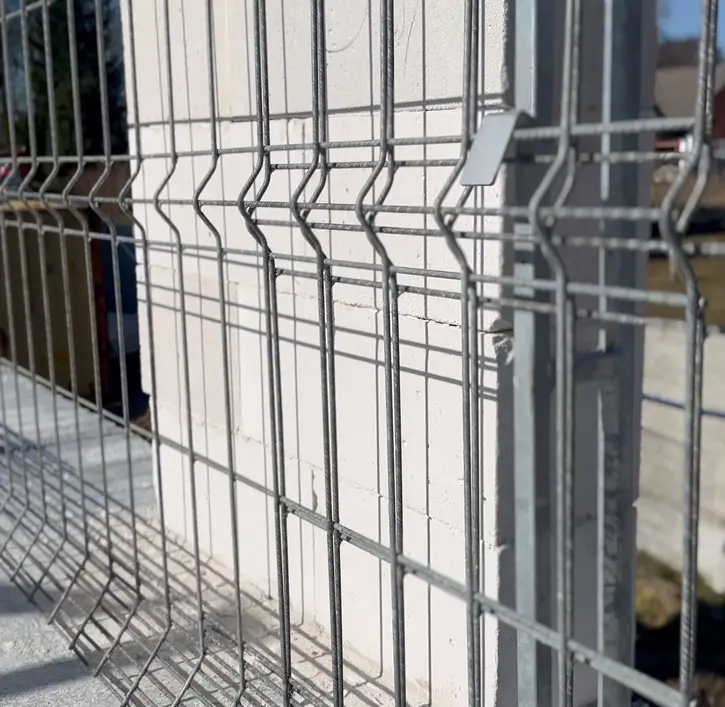

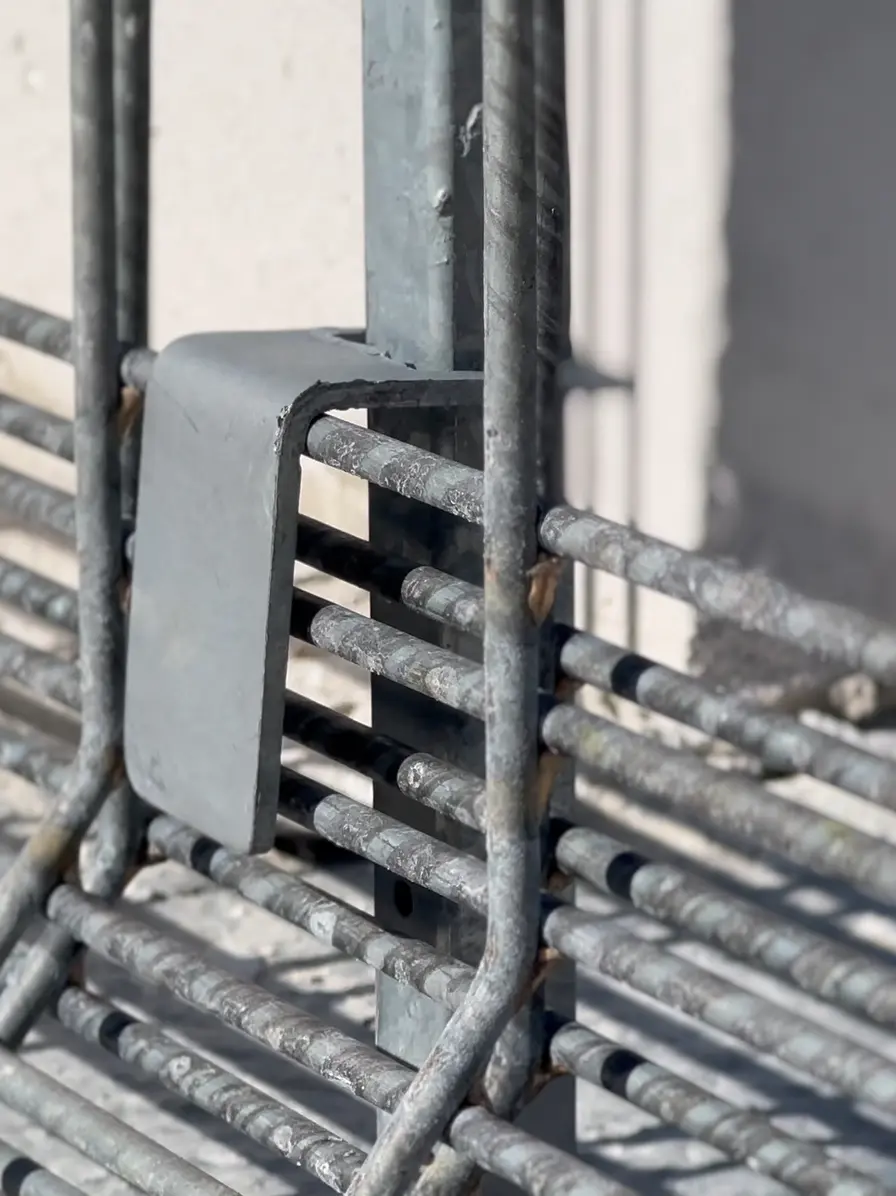

Panel SIATKOWY 250 z ocynkowanej siatki
Panel SIATKOWY 250 z ocynkowanej siatki składający się z trzech obszarów zabezpieczenia: - górna „półka” o szerokości 12 cm, która pełni rolę pochwytu - wypełnienie pionowe do wysokości 120 cm ponad poziom roboczy - pełna stalowa bortnica o wysokości 15 cm.
:format(webp))

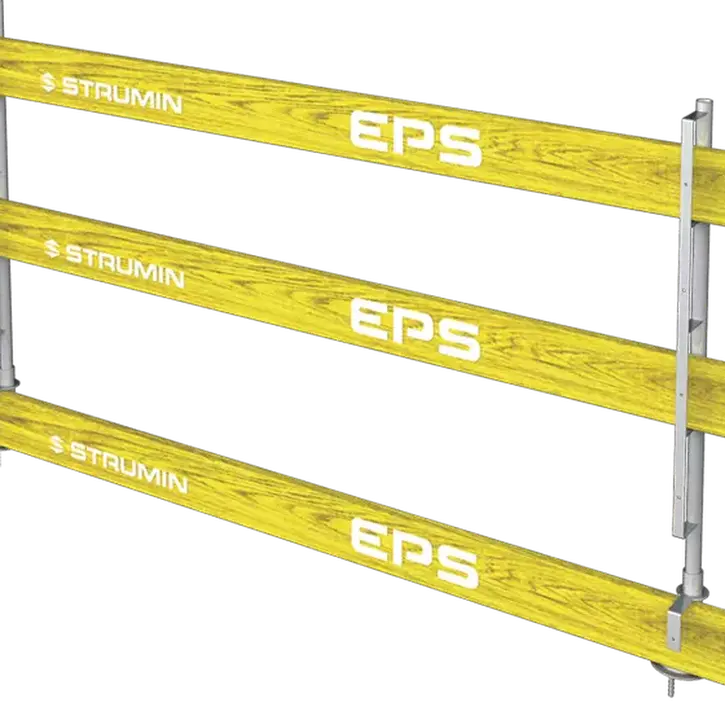

Bariera z wypełnieniem deska 250
Bariera z wypełnieniem deska 250 które wykonane jest z trzech poziomów (deska o wymiarach 2500 x 150 x 32).
:format(webp))

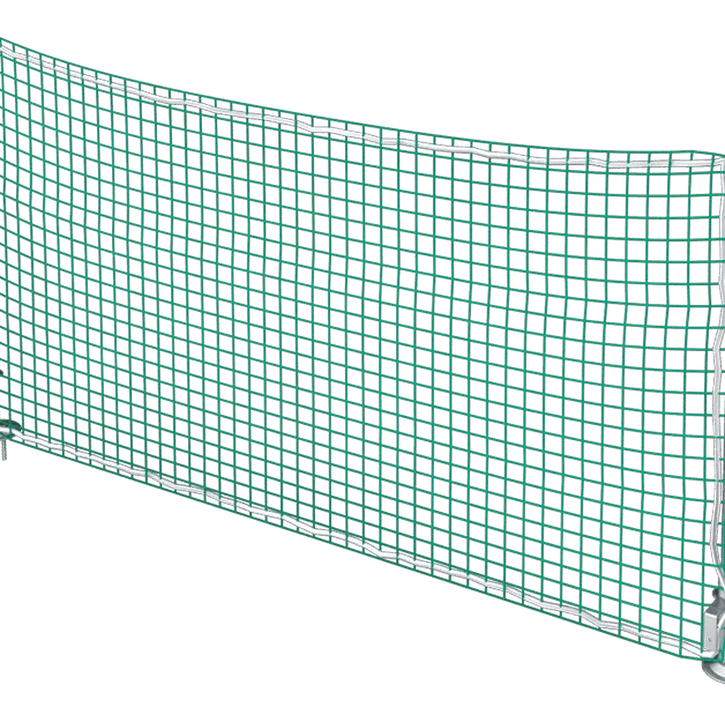

Bariera MESHWALL
Bariera MESHWALL
która składa się z:
słupków np. LITE
siatki
linii krawędziowej, która pełni rolę pochwytu oraz elementu napinającego system.
:format(webp))

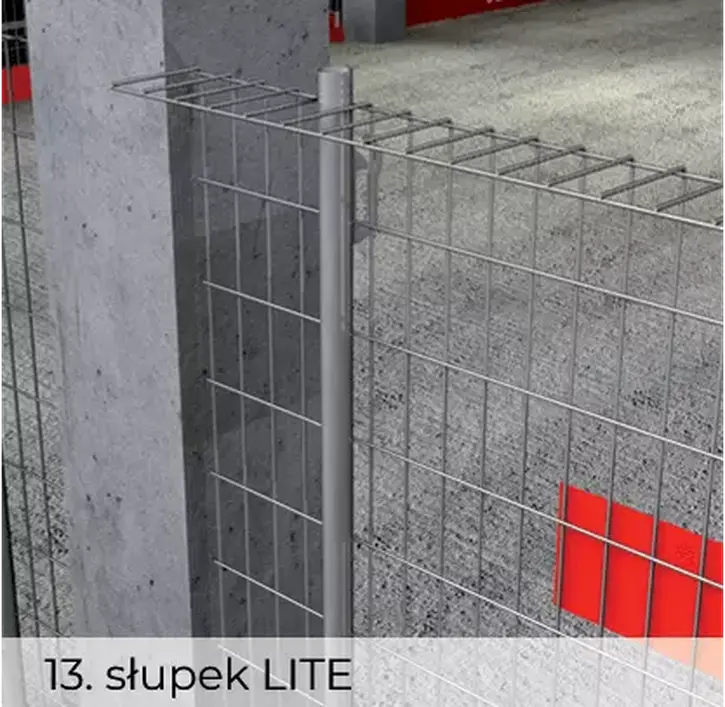

Słupek LITE
Słupek LITE
wykonany z ocynkowanej stali konstrukcyjnej o wysokości 120 cm, pozwalający na wykonanie bariery zabezpieczającej z wypełnieniem siatkowym.
:format(webp))
Uchwyt POZIOMY
Uchwyt POZIOMY wykonany z ocynkowanej stali konstrukcyjnej, służący do mocowania słupków do podłoża roboczego. Przystosowany do mocowania w pozycji poziomej do podłoża za pomocą śrub kotew mechanicznych. Uchwyt posiada gniazdo z blokadą przed przypadkowym wypadnięciem. W jego skład wchodzi uchwyt deski bortnicowej używany w przypadku stosowania siatki lub deskowania.
:format(webp))
Uchwyt PIONOWY
Uchwyt PIONOWY wykonany z ocynkowanej stali konstrukcyjnej, który pozwala na mocowanie słupków do podłoża roboczego. Pozwala na pionowy montaż do podłoża za pomocą śrub kotew mechanicznych. Posiada gniazdo z blokadą przed przypadkowym wypadnięciem. W skład uchwytu wchodzi uchwyt deski bortnicowej używany w przypadku współpracy z adapterem przedłużającym 500/250, który stosowany jest do blokowania siatki lub realizacji bortnicy na poziomie słupka lub adaptera przedłużającego.
:format(webp))

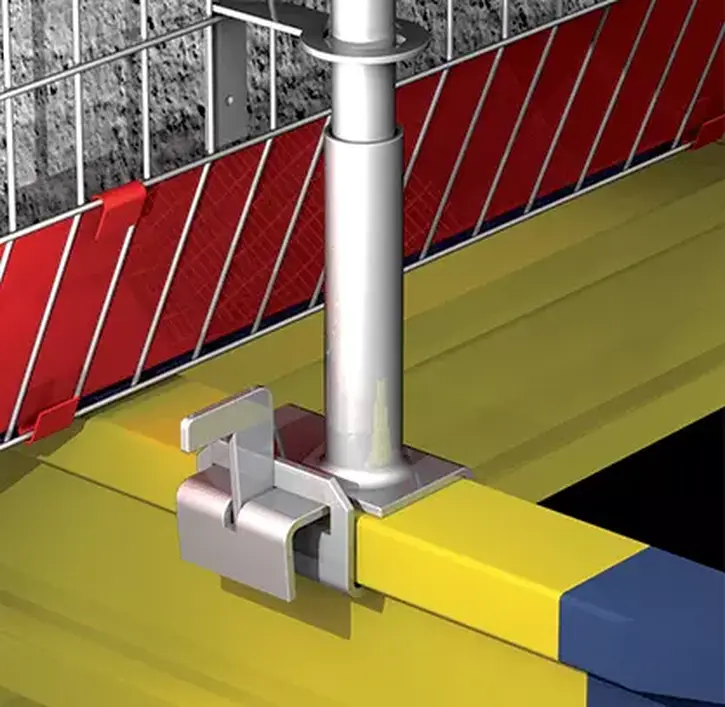

Uchwyt DŹWIGAR
Uchwyt DŹWIGAR wykonany z ocynkowanej stali konstrukcyjnej, służący do realizacji bariery ochronnej na dźwigarach szalunkowych. Pozwala na szybki i prosty montaż, nie wymaga stosowania elektronarzędzi, kotew itp. W przypadku współpracy z adapterem wysokości 500/250 w łatwy sposób można zrealizować podniesienie bariery do poziomu zapewniającego bezpieczeństwo i spełnienie norm.
:format(webp))

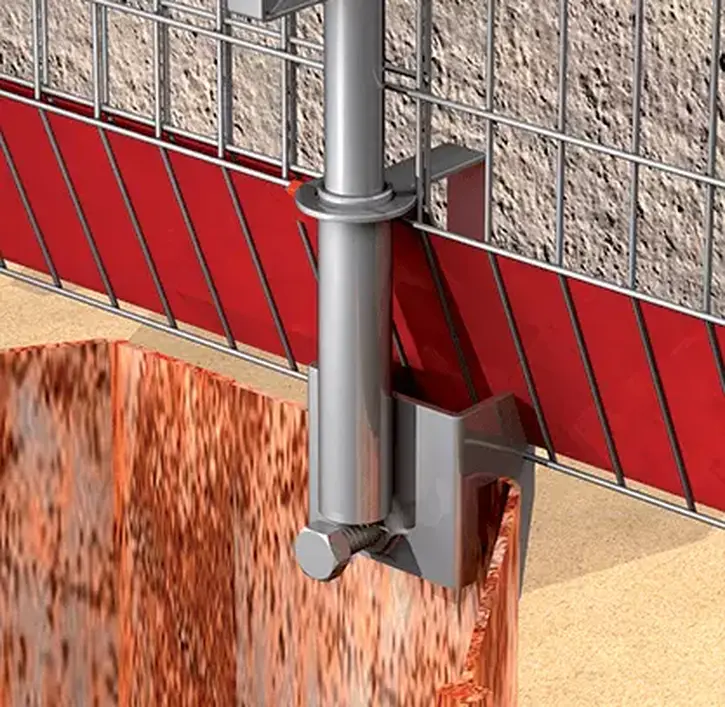

Uchwyt LARSSEN
Uchwyt LARSSEN służy do realizacji bariery ochronnej na grodzicach. Pozwala na szybki prosty montaż, który ogranicza się do zakręcenia śruby mocującej. Cechuje go mała masa, łatwość magazynowania oraz transportu. Posiada gniazdo z blokadą przed przypadkowym wypadnięciem.
:format(webp))

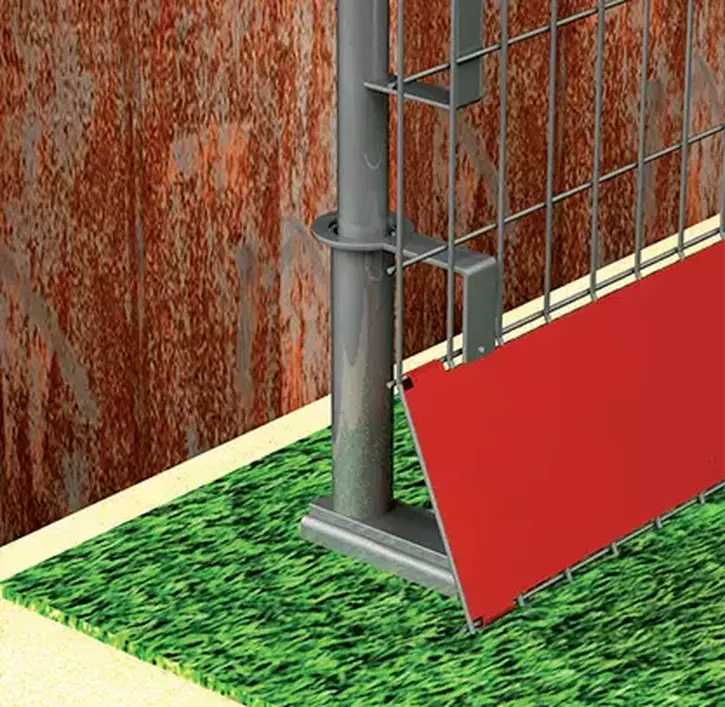

Uchwyt WBIJANY
Uchwyt WBIJANY wykonany z ocynkowanej stali konstrukcyjnej do realizacji bariery ochronnej w dowolnym podłożu, które umożliwia jego montaż i stabilność niezależnie od warunków atmosferycznych. Posiada gniazdo z blokadą, która chroni przed przypadkowym wyjęciem.
:format(webp))

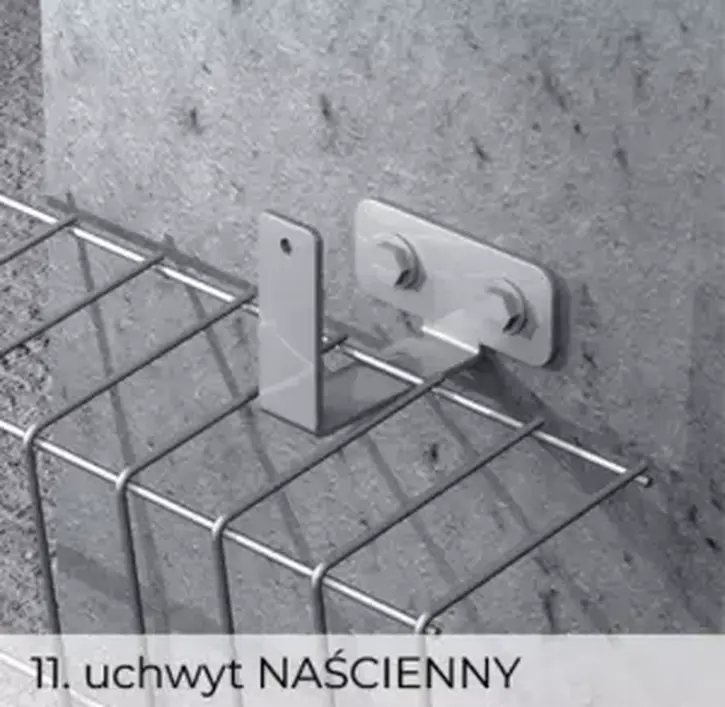

Uchwyt NAŚCIENNY
Uchwyt NAŚCIENNY wykonany z ocynkowanej stali konstrukcyjnej służy do realizacji bariery ochronnej na otworach naściennych jak okna lub drzwi. Mocowanie uchwytu do ściany odbywa się za pośrednictwem śrub lub kotew mechanicznych.
:format(webp))
Adapter PRZEDŁUŻAJĄCY 500
Adapter PRZEDŁUŻAJĄCY 500 wykonany z ocynkowanej stali konstrukcyjnej, który służy do podniesienia słupka bariery ochronnej o 500 mm. Posiada dolne gniazdo blokujące, które współpracuje z uchwytem oraz gniazdo górne, współpracujące z gniazdem słupka. Gniazda blokują się wzajemnie, uniemożliwiając przypadkowe wypadnięcie bariery. Adapter PRZEDŁUŻAJĄCY przydatny jest w realizacji barier na uchwytach na dźwigar czy LARSSEN.
:format(webp))

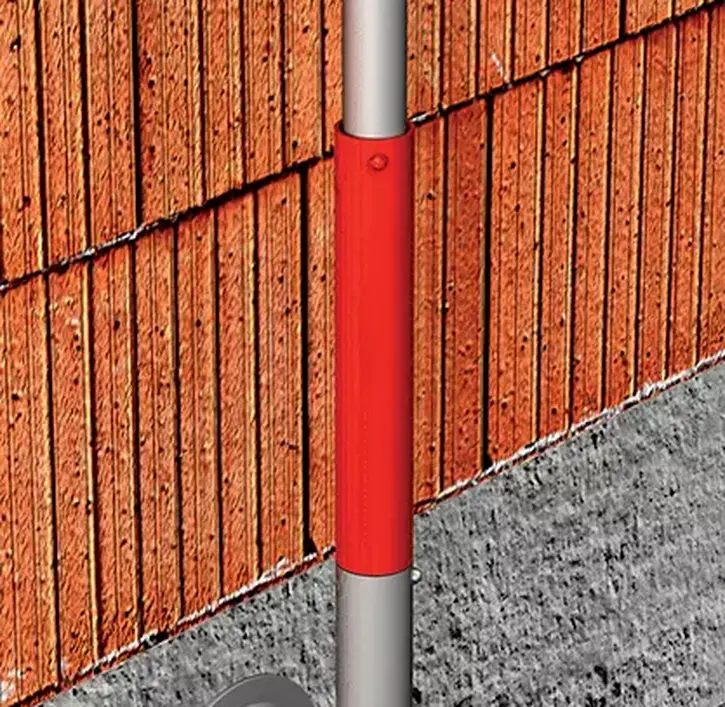

Adapter PRZEDŁUŻAJĄCY 250
Adapter PRZEDŁUŻAJĄCY 250 wykonany z ocynkowanej stali konstrukcyjnej. Wykorzystywany do podniesienia słupka bariery ochronnej o 250 mm. Posiada dolne gniazdo blokujące, które współpracuje z uchwytem, oraz gniazdo górne, współpracujące z gniazdem słupka. Gniazda blokują się wzajemnie, uniemożliwiając przypadkowe wypadnięcie bariery. Przydatny w realizacji barier na uchwytach do dźwigaru czy modelu LARSSEN.
:format(webp))

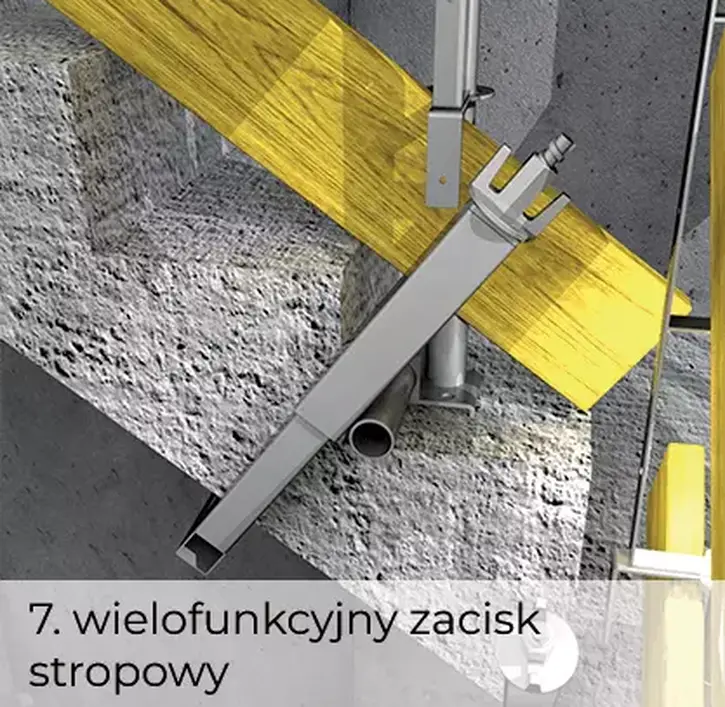

Prosty w użyciu wielofunkcyjny ZACISK stropowy
Prosty w użyciu wielofunkcyjny ZACISK stropowy który służy do realizacji zabezpieczenia na krawędziach stropów, murkach oraz schodach. Posiada ruchomą i obrotową głowicę z uchwytem słupka bariery. Może być stosowany do stropów o różnych szerokościach oraz schodów o różnym nachyleniu stopni.
:format(webp))

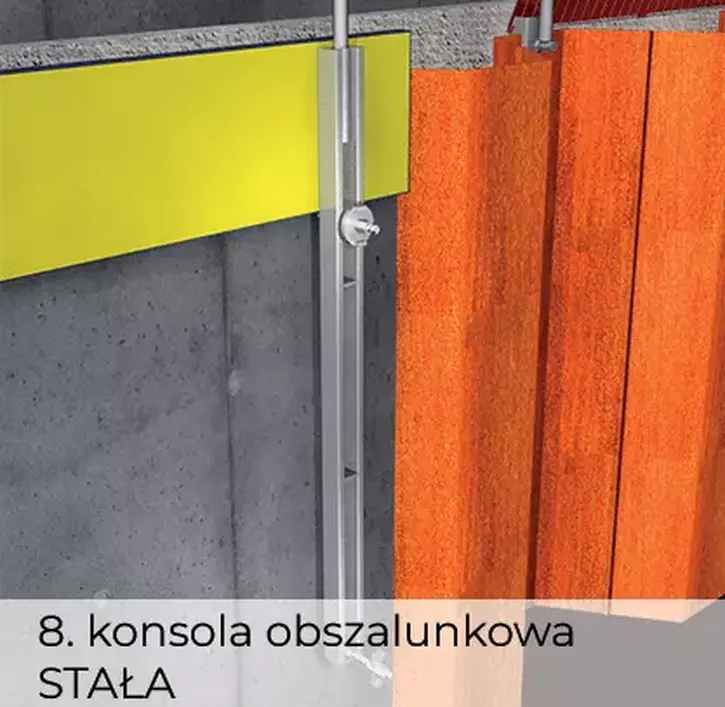

Konsola STAŁA
Konsola STAŁA służy do realizacji zabezpieczenia na krawędziach ścian, które są w trakcie wykonywania prac szalunkowych. Stanowi uniwersalne i systemowe rozwiązanie zabezpieczające. Rozwiązanie wykorzystuje otwory w ścianach powstałe podczas wcześniejszego szalowania. Pozwala zaoszczędzić czas związany z montażem.
:format(webp))

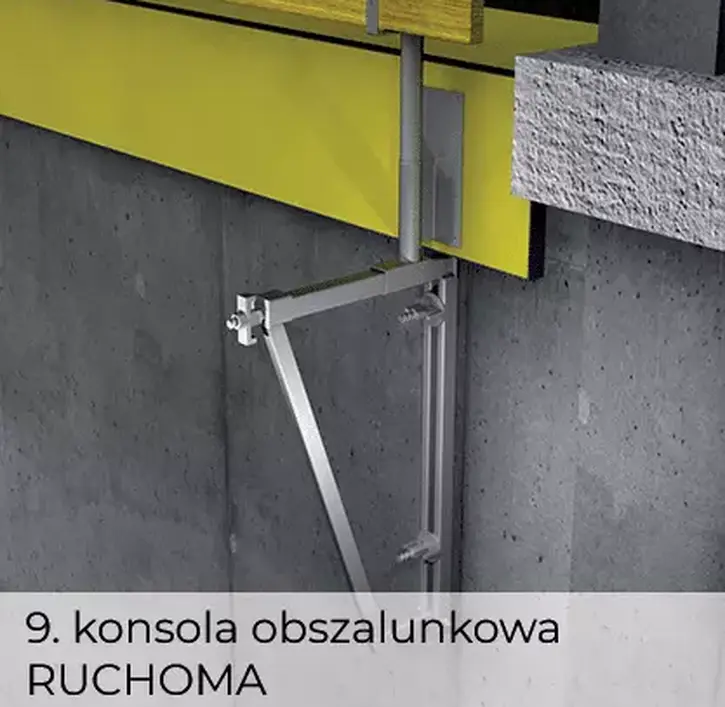

Konsola RUCHOMA
Konsola RUCHOMA służy do realizacji zabezpieczenia na krawędziach ścian, które są w trakcie wykonywania prac szalunkowych, służąc jednocześnie jako element szalunkowy. Stanowi uniwersalne i systemowe rozwiązanie zabezpieczające. Rozwiązanie wykorzystuje otwory w ścianach powstałe podczas wcześniejszego szalowania. Pozwala zaoszczędzić czas związany z montażem. Jest to rozwinięta wersja konsoli stałej, w której zastosowana została możliwość regulacji i odsunięcia deski szalunkowej od istniejącej ściany.
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Systemy zabezpieczeń krawędziowych do ochrony pracowników - sekcja wyjaśniająca
Systemy zabezpieczeń krawędziowych STRUMIN chronią miejsca zagrożone upadkiem z wysokości i zsunięciem materiałów. Modułowa budowa pozwala dopasować je do stropów, dachów, schodów i otworów technologicznych.
Kiedy warto zastosować system zabezpieczeń krawędziowych zamiast indywidualnej asekuracji? Ochrona zbiorowa sprawdza się przede wszystkim tam, gdzie w strefie zagrożenia pracuje kilka osób. Pracownicy nie muszą stale przepinać linek między punktami kotwiczącymi, dlatego mogą swobodniej wykonywać zadania, a bezpieczeństwo nie zależy wyłącznie od prawidłowego użycia szelek. Ciągła bariera zmniejsza też ryzyko potknięcia o linę. Systemy zabezpieczeń krawędziowych są szczególnie praktyczne podczas szalowania, zbrojenia, betonowania, robót dekarskich i montażowych. Bariera siatkowa, krawężnik lub element pełny ograniczają też spadanie narzędzi i materiałów.
Jak dobrać sposób mocowania zabezpieczeń krawędziowych do konstrukcji obiektu? Rodzaj uchwytu dobiera się do materiału, geometrii i nośności elementu konstrukcyjnego. Inne mocowanie będzie odpowiednie dla stropu żelbetowego, inne dla ściany, szalunku, prefabrykatu czy profilu stalowego. W zależności od warunków wykorzystuje się uchwyty zaciskowe, przykręcane, wkręcane albo przeznaczone do konkretnego rodzaju konstrukcji. Znaczenie ma również etap robót. Podczas wykonywania stropu system może współpracować z szalunkiem, a po rozszalowaniu zostać przeniesiony do gotowej konstrukcji. Rozstaw słupków, typ uchwytów i sposób wypełnienia należy ustalić zgodnie z dokumentacją techniczną oraz rzeczywistymi warunkami na budowie.
Czy jeden system można wykorzystać do zabezpieczenia stropów, dachów i otworów technologicznych? Tak, jeśli system ma budowę modułową, a jego komponenty zostaną prawidłowo dobrane. Zestaw składający się ze słupków, uchwytów i wymiennych wypełnień może chronić krawędzie stropów, boki schodów, dachy płaskie, szyby oraz otwory instalacyjne. Nie oznacza to jednak, że identyczny układ można zastosować w każdym miejscu — sposób mocowania musi odpowiadać geometrii i nośności podłoża. Po zakończeniu prac elementy można zdemontować, skontrolować i przenieść na kolejną kondygnację. Rozwiązania STRUMIN można konfigurować do wielu etapów inwestycji, co usprawnia logistykę na budowie.
:format(webp)){kind=link}
Najczęściej zadawane pytania (FAQ)
Jakie wypełnienie najlepiej ogranicza ryzyko spadania narzędzi i materiałów?
Najskuteczniejsze są bariery siatkowe z dolnym krawężnikiem, elementy pełne lub siatki o odpowiednio drobnym oczku. Wybór zależy od wielkości używanych narzędzi i materiałów. Przy drobnych elementach montażowych warto zastosować wypełnienie możliwie szczelne przy powierzchni stropu.
Czy zabezpieczenia krawędziowe można przenosić wraz z postępem robót?
Tak. Modułowe systemy są przeznaczone do demontażu i ponownego montażu w kolejnych strefach. Przed każdym użyciem należy sprawdzić słupki, uchwyty, wypełnienia i połączenia. Elementów pękniętych, odkształconych lub nadmiernie skorodowanych nie wolno montować bez wcześniejszej oceny technicznej.
Jak sprawdzić stabilność systemu przed rozpoczęciem pracy?
Należy skontrolować kompletność bariery, prawidłowe osadzenie uchwytów, dokręcenie połączeń, zamocowanie wypełnień i brak luzów. Trzeba również wykluczyć pęknięcia, trwałe odkształcenia oraz korozję wpływającą na nośność. Każdą nieprawidłowość usuwa się przed dopuszczeniem strefy do pracy.
Kto powinien dobrać rozstaw słupków i rodzaj uchwytów montażowych?
Parametry systemu powinna określić kompetentna osoba znająca dokumentację producenta, konstrukcję obiektu i plan robót. Może to być kierownik budowy, projektant zabezpieczenia lub inżynier odpowiedzialny za organizację pracy. Montaż powinien wykonać przeszkolony zespół zgodnie z zatwierdzonym układem.
