Schodnie MODULO – bezpieczna komunikacja między poziomami

Schodnie MODULO – sekcja wyjaśniająca

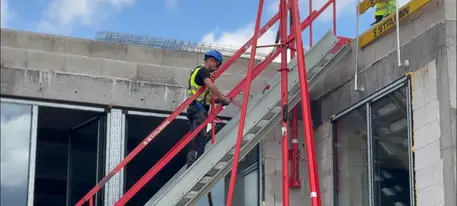

Na budowie dojście do wykopu, kondygnacji lub zaplecza nie powinno opierać się na przypadkowych rozwiązaniach. Schodnie MODULO tworzą stabilny, tymczasowy ciąg komunikacyjny dopasowany do różnicy wysokości, geometrii terenu i etapu robót. Regulowana konstrukcja i kilka wariantów długości ułatwiają organizację bezpiecznego przejścia.

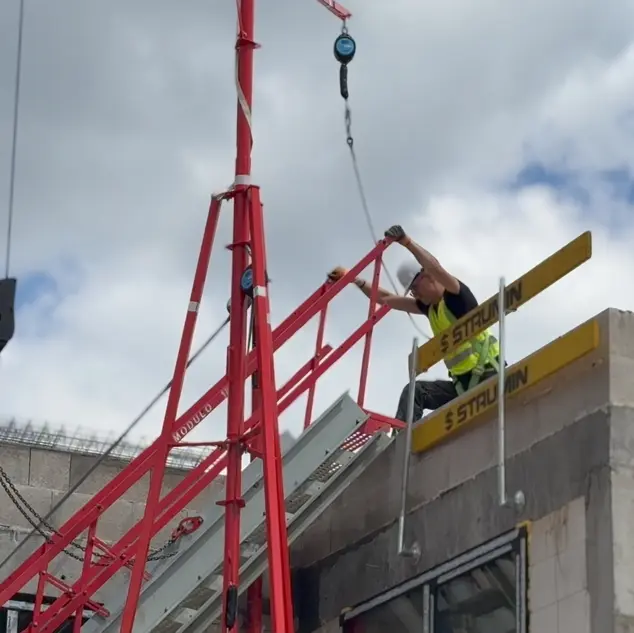

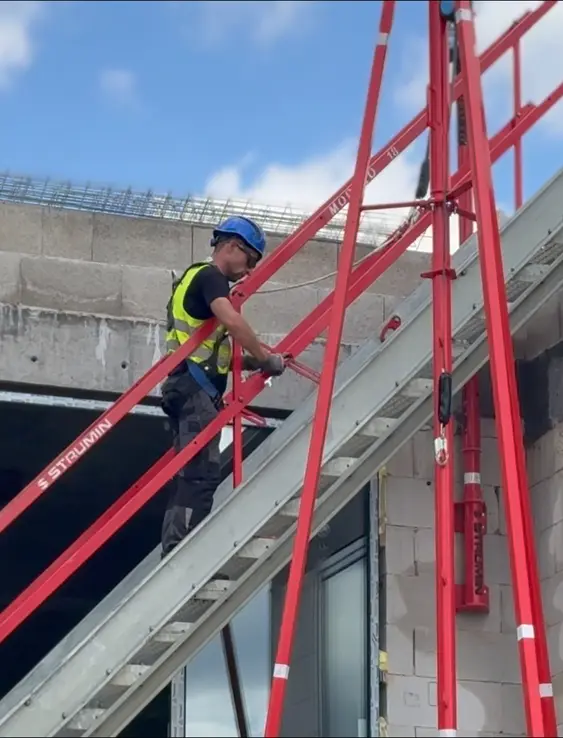

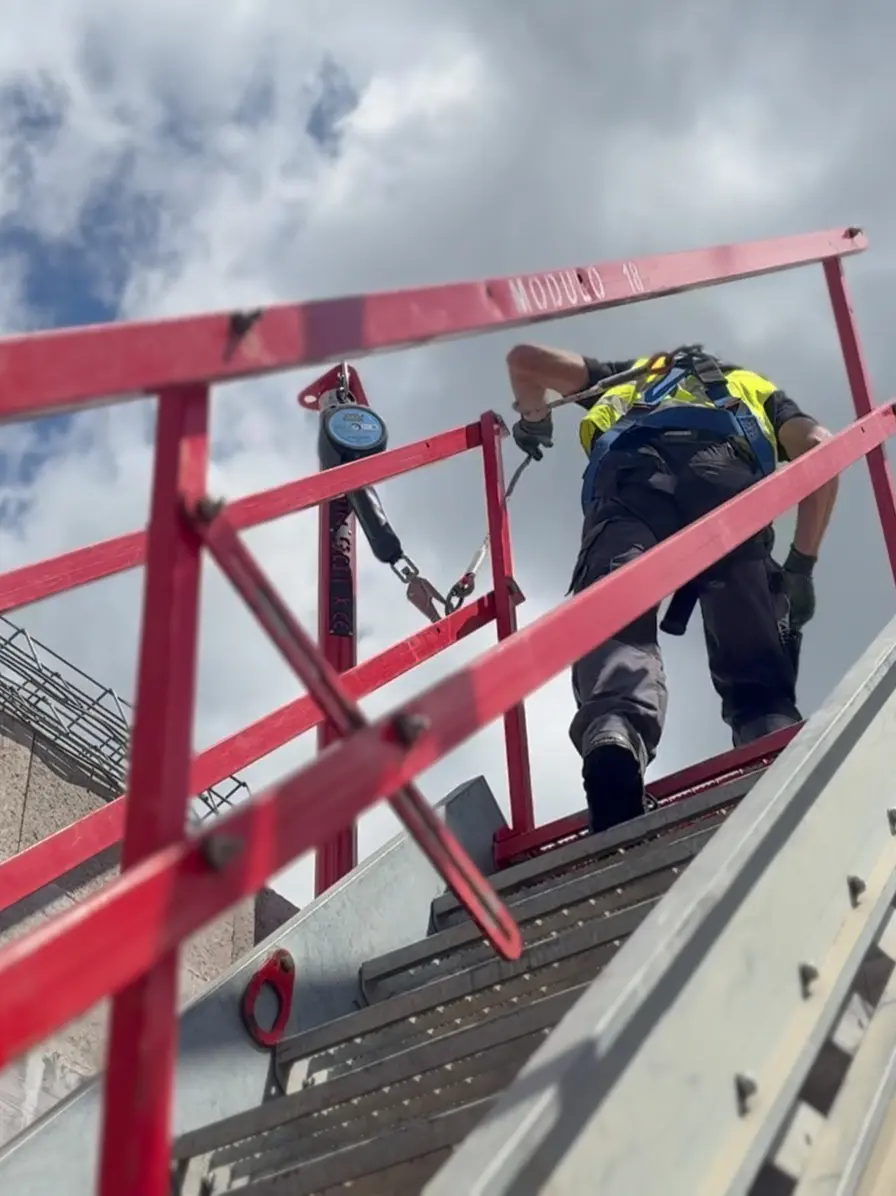

• Kiedy warto zastosować schodnie MODULO zamiast tradycyjnego dojścia między poziomami? Schodnie MODULO sprawdzają się tam, gdzie pracownicy regularnie przemieszczają się między poziomami, a dojście musi pozostać stabilne mimo zmian na budowie. Konstrukcja służy do tworzenia tymczasowych dróg komunikacyjnych i została zaprojektowana zgodnie z PN-EN 12811-1:2003. Stopnie zachowują poziome ustawienie przy zmianie kąta nachylenia, co poprawia pewność kroku i ułatwia przenoszenie podręcznych narzędzi. Zintegrowane poręcze oraz połączenie z barierami EPS pomagają zachować ciągłość ochrony przy stropie, wykopie lub stanowisku roboczym.

• Jak dobrać długość i kąt nachylenia schodni MODULO do warunków na budowie? Dobór należy rozpocząć od pomiaru różnicy wysokości i dostępnej przestrzeni. Kąt nachylenia można regulować od 35° do 55° — mniejszy zapewnia łagodniejsze wejście, ale wymaga większej długości rzutu, natomiast większy pozwala zmieścić konstrukcję na mniejszej powierzchni. System występuje w siedmiu wersjach: MODULO 3, 6, 9, 12, 15, 18 i 21, odpowiadających liczbie stopni. Wariant powinien umożliwiać pokonanie wymaganej wysokości bez przekraczania dopuszczalnej geometrii. Przed montażem trzeba też uwzględnić sposób mocowania, nośność podłoża oraz miejsce na wejście i zejście.

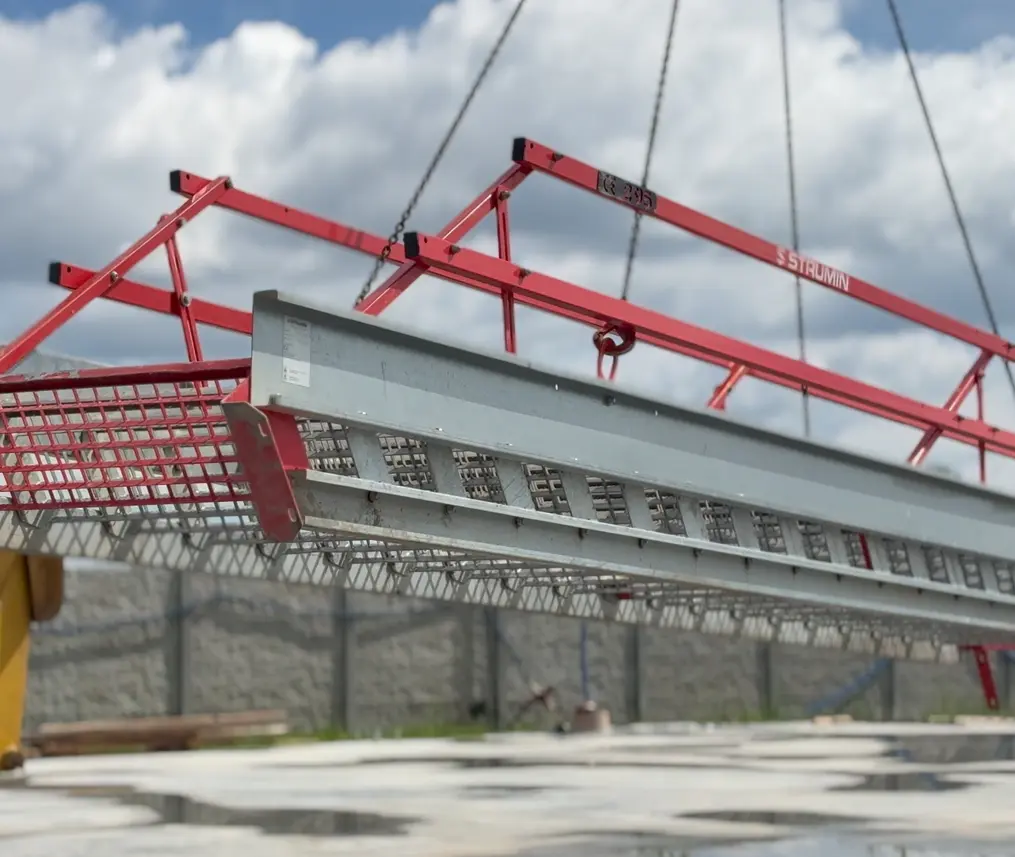

• Czy schodnie MODULO mogą pełnić funkcję poziomego pomostu nad wykopem? Tak. Po rozłożeniu do pozycji poziomej schodnie MODULO mogą utworzyć pomost nad wykopem, rowem lub inną przeszkodą terenową. Pozwala to zastąpić prowizoryczne przejścia z desek konstrukcją z poręczami i stabilnym podparciem. Kluczowe jest prawidłowe oparcie oraz unieruchomienie obu końców zgodnie z instrukcją i warunkami na budowie. Ten sam moduł może najpierw służyć jako zejście do wykopu, a później jako przejście poziome. W STRUMIN pomagamy dobrać wariant schodni i sposób mocowania do konkretnego układu komunikacyjnego.

PRZEPUSTOWOŚĆ SCHODNI

Minimalna szerokość schodów:

• 600 mm – minimalna szerokość użytkowa dla schodów używanych sporadycznie lub przez jedną osobę.

• 800 mm – zalecana szerokość dla komfortowego użytkowania przez jedną osobę.

• 1000 mm – wymagana szerokość, gdy schody są regularnie używane przez kilka osób jednocześnie lub służą do ruchu dwukierunkowego.

Norma EN ISO 14122-3:2016 nie określa bezpośrednio liczby osób mogących korzystać ze schodów jednocześnie. Jednakże, zgodnie z ogólnymi zasadami BHP:

• Dla zapewnienia bezpiecznego i płynnego ruchu, szerokość schodów powinna być dostosowana do liczby użytkowników oraz charakteru ruchu (jednokierunkowy lub dwukierunkowy).

• W przypadku intensywnego ruchu lub konieczności ewakuacji, zaleca się projektowanie schodów o większej szerokości lub zastosowanie dwóch oddzielnych biegów schodów.

• Wysokość stopnia (h): nie powinna przekraczać 220 mm.

• Głębokość stopnia (s): minimum 245 mm.

• Zależność między wysokością a głębokością: 2h + s powinno mieścić się w przedziale 600–660 mm.

• Jeśli schody pełnią funkcję drogi ewakuacyjnej, muszą spełniać dodatkowe wymagania określone w odpowiednich przepisach krajowych, takich jak:

• Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065).

• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych użytkowania budynków.

Aby zapewnić płynność ruchu na schodniach MODULO przyjmuje się, że ilość użytkowników określona zostaje przez ilość stopni podzieloną przez 3 lub 4. Np. schodnie Modulo 12 posiadają przepustowość p = 12/3 = 4. Standardowa szerokość stopni schodni Modulo wynosi 80cm. W przypadku konieczności zastosowania większej szerokości stopni istnieje możliwość indywidualnego zamówienia schodni ze stopniami 100cm oraz 120cm.
