Simple and safe

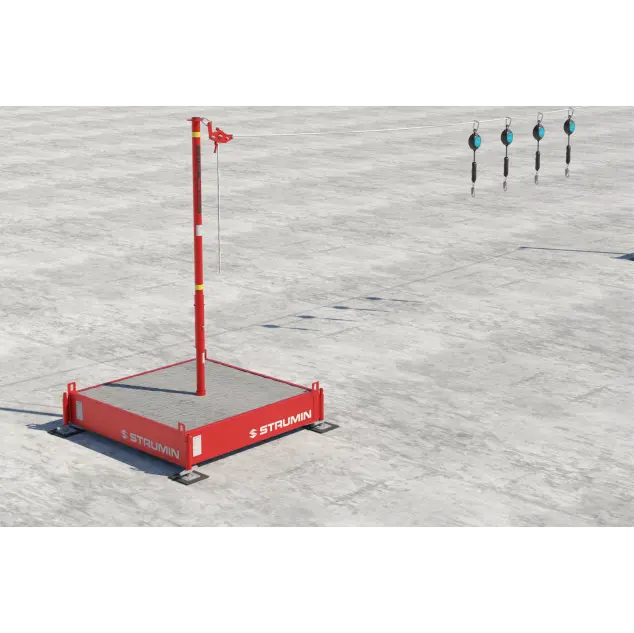

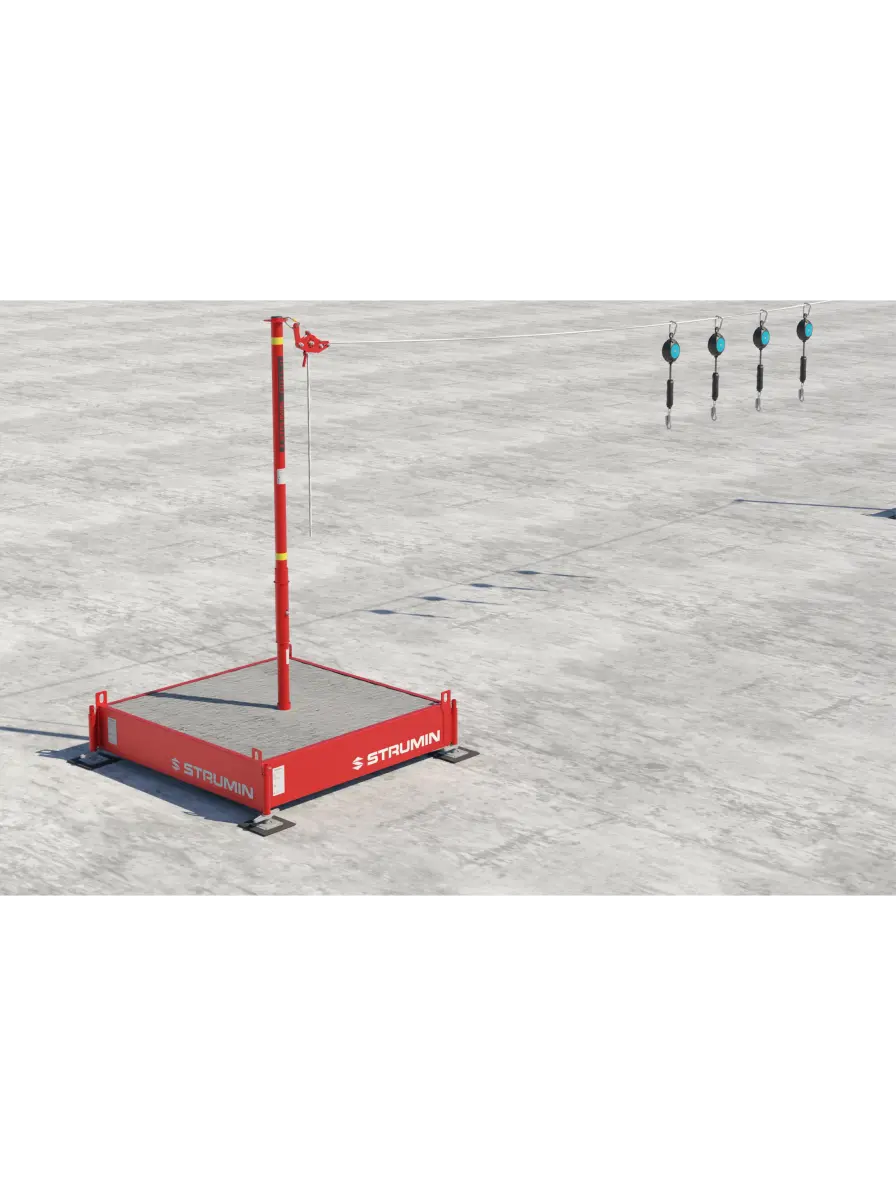

GUARD LifeLine [Balast duży] – mobilne podstawy linii kotwiczącej
GUARD LifeLine [Balast duży] umożliwiają montaż systemu bez trwałego mocowania do konstrukcji obiektu. Wolnostojące podstawy betonowe zapewniają stabilność poziomej linii kotwiczącej przeznaczonej dla maksymalnie czterech użytkowników.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Montaż bez kotwienia.
Balasty zastępują tradycyjne mocowanie do stropu, ściany lub fundamentu.
Zgodność z normami.
System zaprojektowano według EN 795:2012 oraz DIN CEN/TS 16415.
Dla czterech użytkowników.
System może jednocześnie powstrzymywać upadek maksymalnie czterech osób.
Regulowane stopy.
Umożliwiają wypoziomowanie podstawy na odpowiednio przygotowanym podłożu.
Linia od 5 do 20 m.
Rozstaw słupków można dopasować do szerokości zabezpieczanego stanowiska.
Masa minimum 1900 kg.
Kompletny balast wypełniony betonem zapewnia wymaganą stabilność systemu.
Parametry techniczne
Dane techniczne — GUARD LifeLine [Balast duży]
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
Czym jest GUARD LifeLine [Balast duży]?
GUARD LifeLine [Balast duży] to wolnostojące podstawy systemu GUARD LifeLine [C/E]. Każdy balast stanowi stalowy szalunek przeznaczony do całkowitego wypełnienia betonem na placu budowy. Gotowa konstrukcja musi osiągać masę co najmniej 1900 kg. W gnieździe balastu osadza się adapter oraz słupek GUARD. Pomiędzy dwoma słupkami rozpinana jest lina kotwicząca o długości roboczej od 5 do 20 m, napinana za pomocą samoblokującego urządzenia K-Lock. Podstawa ma regulowane stopy ułatwiające wypoziomowanie oraz punkty zaczepowe do transportu żurawiem. Balast może być ustawiany również na gruncie, pod warunkiem zapewnienia stabilnego podparcia chroniącego stopy przed zapadaniem i przechyleniem.
Ważne — prawidłowe wypełnienie balastu.
Stalowy szalunek należy całkowicie wypełnić betonem, aby uzyskać masę nie mniejszą niż 1900 kg. Nieprawidłowe przygotowanie, ustawienie lub wypoziomowanie podstawy może spowodować utratę stabilności systemu.
Gdzie stosuje się GUARD LifeLine [Balast duży]?
Balasty wykorzystuje się do tworzenia mobilnych linii kotwiczących dla kilku pracowników w miejscach, w których trwałe mocowanie systemu jest niemożliwe lub niewskazane.
Szalowanie stropów.
Ochrona zespołu podczas montażu i demontażu deskowań.
Zbrojenie konstrukcji.
Asekuracja pracowników przy otwartych krawędziach stropów.
Betonowanie kondygnacji.
Zabezpieczenie kilku osób wykonujących roboty żelbetowe.
Montaż zabezpieczeń.
Ochrona pracowników instalujących balustrady i siatki bezpieczeństwa.
Rozległe stanowiska pracy.
Linia o długości do 20 m pozwala zabezpieczyć szeroki obszar roboczy.
Miejsca bez stałych kotew.
Organizacja stanowiska asekuracyjnego bez ingerowania w konstrukcję obiektu.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
Model 3D
Zobacz model 3D
Obejrzyj system ze wszystkich stron.
SŁUPEK 'GUARD' kod produktu: [3210]
ADAPTER [92] kod produktu: [3160]
Gotowe do FPSD
Kompatybilne komponenty systemu
Kompatybilne komponenty Fall Protection System Desing
:format(webp))
Słupek GUARD
kod produktu: [3210]
:format(webp))
Adapter 92
kod produktu: [3160]
:format(webp))
Duży Balast
kod produktu: [3192]
:format(webp))

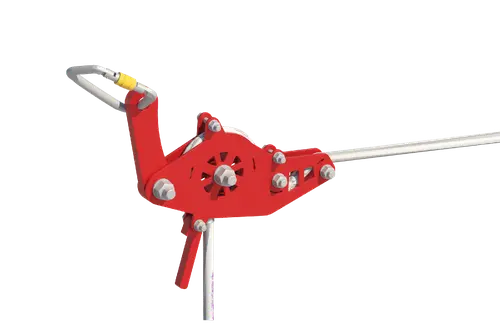

Urządzenie K-LOCK
kod produktu: [3230]
Linia kotwicząca Ø16
kod produktu: [3220]
W działaniu
GUARD LifeLine [Balast duży] w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
:format(webp))
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
GUARD LifeLine [Balast duży] – mobilne podstawy linii kotwiczącej - sekcja wyjaśniająca
GUARD LifeLine [Balast duży] pozwalają zorganizować poziomą linię kotwiczącą bez wiercenia, spawania ani trwałej ingerencji w konstrukcję obiektu. To rozwiązanie dla budów, na których stanowiska pracy zmieniają się wraz z postępem robót, a system asekuracyjny powinien zabezpieczać szeroki obszar i umożliwiać relokację.
Kiedy warto zastosować GUARD LifeLine [Balast duży] zamiast trwałego kotwienia systemu? Balasty sprawdzają się, gdy projekt nie dopuszcza kotwienia do stropu, fundamentu lub ściany albo prace mają charakter tymczasowy. Można je wykorzystać podczas szalowania, zbrojenia, betonowania oraz montażu balustrad i siatek bezpieczeństwa. Między słupkami GUARD rozpinana jest lina o długości od 5 do 20 m, dlatego system zabezpiecza rozległe stanowisko bez wykonywania wielu stałych punktów. Ogranicza też ryzyko uszkodzenia świeżego betonu lub hydroizolacji.
Jak sprawdzić, czy podłoże wytrzyma ciężar balastów i obciążenia systemu? Kompletny balast po wypełnieniu betonem waży co najmniej 1900 kg, dlatego przed montażem trzeba potwierdzić nośność stropu, nawierzchni lub gruntu. Ocena powinna uwzględniać ciężar podstawy oraz obciążenia powstające podczas powstrzymywania upadku. Na gruncie należy zapewnić stabilne, utwardzone podparcie, które zapobiegnie zapadaniu się stóp. W razie potrzeby stosuje się płyty lub podwaliny rozkładające nacisk. Miejsce ustawienia powinien zweryfikować kierownik budowy, konstruktor albo geotechnik.
Czy GUARD LifeLine [Balast duży] można przenosić między kolejnymi stanowiskami pracy? Tak. Punkty zaczepowe umożliwiają transport balastu żurawiem, dzięki czemu można przenieść go do kolejnego etapu robót bez usuwania betonowego wypełnienia. Przed relokacją należy odłączyć linę, słupek i adapter, a po ustawieniu ponownie sprawdzić stan konstrukcji oraz podłoża. Każde nowe stanowisko wymaga wypoziomowania podstawy za pomocą regulowanych stóp. Dopiero potem można zamontować słupki GUARD, napiąć linę urządzeniem K-Lock i dopuścić system do pracy.
Najczęściej zadawane pytania (FAQ)
Jaką masę musi osiągnąć balast po wypełnieniu betonem?
Stalowy szalunek należy całkowicie wypełnić betonem, aby gotowa podstawa osiągnęła masę co najmniej 1900 kg. Jest to warunek uzyskania stabilności wymaganej dla systemu GUARD LifeLine. Nie wolno rozpoczynać pracy, jeżeli balast nie został prawidłowo wypełniony, beton nie osiągnął wymaganych parametrów albo rzeczywista masa podstawy budzi wątpliwości. Przygotowanie należy wykonać zgodnie z instrukcją producenta.
Czy GUARD LifeLine [Balast duży] można ustawić bezpośrednio na gruncie?
Tak, pod warunkiem że grunt jest stabilny, odpowiednio zagęszczony i przygotowany do przeniesienia dużego obciążenia. Regulowane stopy nie mogą zapadać się ani przesuwać. Na słabszym podłożu konieczne może być zastosowanie płyt drogowych, podwalin lub innych elementów zwiększających powierzchnię podparcia. Trzeba również wykluczyć nierówności, rozmiękczenie gruntu i ryzyko przechylenia podstawy.
Ilu pracowników może jednocześnie korzystać z linii kotwiczącej?
System GUARD LifeLine oparty na dużych balastach jest przeznaczony dla maksymalnie czterech użytkowników jednocześnie. Liczba osób, długość liny, zastosowane podzespoły i ustawienie podstaw muszą odpowiadać konfiguracji producenta. Przed pracą należy także sprawdzić kompatybilność środków ochrony indywidualnej, stan całego systemu oraz wymaganą wolną przestrzeń pod zabezpieczanym stanowiskiem.
Jak wypoziomować balast przed montażem słupków GUARD?
Po ustawieniu podstawy należy wyregulować stopy gwintowane, kontrolując poziom w obu kierunkach. Wszystkie punkty podparcia muszą stabilnie przylegać do podłoża i przenosić obciążenie bez luzów. Dopiero wtedy można osadzić adapter i słupek GUARD, a następnie zamontować oraz napiąć linę urządzeniem K-Lock. Poziomowanie trzeba powtórzyć po każdej relokacji balastu.
