Simple and safe

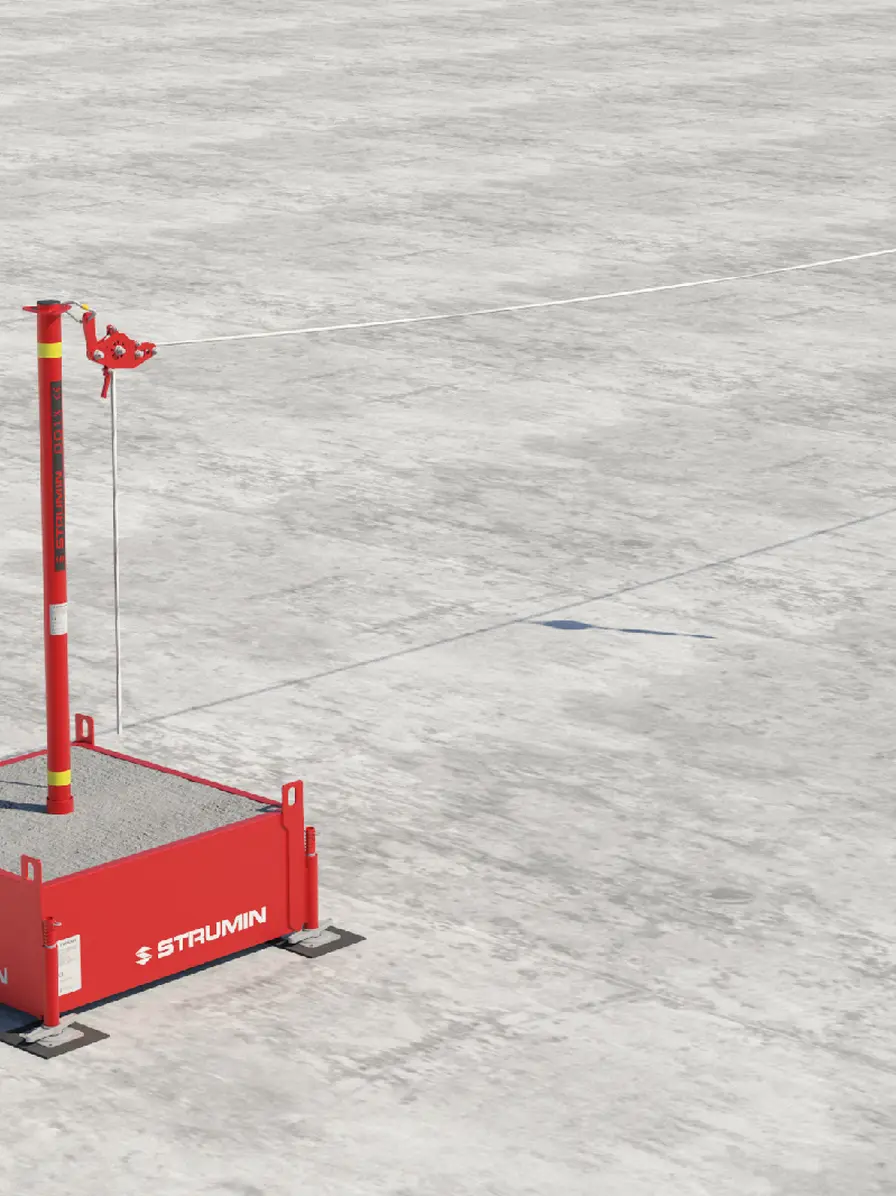

GUARD LifeLine [Balast mały] – mobilne podstawy systemu asekuracyjnego
GUARD LifeLine [Balast mały] umożliwiają montaż słupków GUARD bez trwałego kotwienia do konstrukcji budynku. Tworzą stabilne podstawy poziomej linii kotwiczącej, którą można przenosić wraz ze zmianą stanowiska pracy.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Montaż bez kotwienia.
Masa bezwładnościowa zapewnia stabilność bez ingerencji w podłoże.
Element systemu typu C/E.
GUARD LifeLine [Balast mały] współpracują z systemem GUARD LifeLine zgodnym z EN 795:2012.
Masa całkowita 1270 kg.
Każdy prawidłowo przygotowany balast musi osiągnąć wymaganą masę roboczą.
Konfiguracja 50/50.
Możliwość częściowego wypełnienia betonem i uzupełnienia masy workami ze żwirem.
Współpraca ze słupkiem GUARD.
Gniazdo balastowe stanowi podstawę słupa poziomej linii kotwiczącej.
Łatwiejszy transport.
Wyjmowane obciążenie sypkie ułatwia przewożenie balastu między inwestycjami.
Parametry techniczne
Dane techniczne — GUARD LifeLine [Balast mały]
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
Czym jest GUARD LifeLine [Balast mały]?
GUARD LifeLine [Balast mały] to wolnostojące podstawy systemu GUARD LifeLine [C/E]. Zastępują zakotwienie konstrukcyjne i umożliwiają osadzenie słupków, pomiędzy którymi prowadzona jest pozioma lina kotwicząca. Konstrukcja balastu pełni funkcję stalowego szalunku przeznaczonego do wypełnienia na placu budowy. W konfiguracji 50/50 część masy zapewnia beton, a pozostałą część worki ze żwirem. Rozwiązanie ułatwia opróżnienie i transport urządzenia do kolejnej lokalizacji. Kompletny system obejmuje balasty, słupki GUARD, polipropylenową linę kotwiczącą o średnicy 16 mm oraz urządzenie blokujące K-Lock. System jest przeznaczony dla maksymalnie dwóch użytkowników, a zakres roboczy liny wynosi od 5 do 20 m.
Ważne — kompletna masa balastu.
Przed rozpoczęciem pracy należy sprawdzić prawidłowe wypełnienie i uzyskanie wymaganej masy 1270 kg. Niekompletna lub niezgodna z instrukcją konfiguracja może spowodować utratę stabilności systemu.
Gdzie stosuje się GUARD LifeLine [Balast mały]?
Balasty wykorzystuje się do tworzenia mobilnych linii kotwiczących w miejscach, w których wykonanie stałych punktów mocowania jest niemożliwe lub niewskazane.
Szalowanie stropów.
Asekuracja podczas montażu i demontażu deskowań.
Zbrojenie konstrukcji.
Ochrona pracowników wykonujących zadania przy otwartych krawędziach.
Montaż zabezpieczeń.
Zabezpieczenie osób instalujących balustrady i systemy ochrony zbiorowej.
Dachy płaskie.
Tymczasowa linia kotwicząca bez ingerencji w konstrukcję dachu.
Zmienne stanowiska pracy.
Przenoszenie systemu wraz z postępem robót na budowie.
Obiekty bez stałych kotew.
Organizacja asekuracji na powierzchniach bez przygotowanych gniazd montażowych.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
Model 3D
Zobacz model 3D
Obejrzyj system ze wszystkich stron.
SŁUPEK 'GUARD' kod produktu: [3210]
URZĄDZENIE K-LOCK kod produktu: [3230]
Gotowe do FPSD
Kompatybilne komponenty systemu
Kompatybilne komponenty Fall Protection System Desing
:format(webp))
Słupek GUARD
kod produktu: [3210]
:format(webp))
Mały Balast
kod produktu: [3191]
:format(webp))
Urządzenie K-LOCK
kod produktu: [3230]
Linia kotwicząca Ø16
kod produktu: [3220]

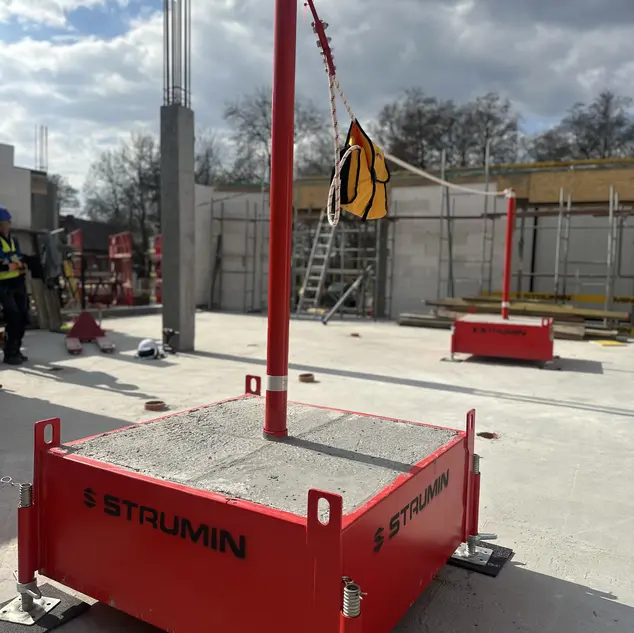

W działaniu
GUARD LifeLine [Balast mały] w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
GUARD LifeLine [Balast mały] - sekcja wyjaśniająca
GUARD LifeLine [Balast mały] pozwala szybko zorganizować mobilną asekurację bez wiercenia i trwałej ingerencji w konstrukcję obiektu. To rozwiązanie dla ekip, które pracują na zmieniających się stanowiskach i potrzebują stabilnej podstawy pod słupki GUARD. System ułatwia zabezpieczenie prac przy krawędziach, na dachach płaskich oraz podczas robót szalunkowych i zbrojeniowych.
Kiedy warto zastosować GUARD LifeLine [Balast mały] zamiast trwałych punktów kotwiczących? GUARD LifeLine [Balast mały] sprawdza się tam, gdzie wykonanie stałych mocowań jest niemożliwe, nieopłacalne lub mogłoby uszkodzić podłoże. Dotyczy to między innymi dachów z hydroizolacją, obiektów wynajmowanych i miejsc bez przygotowanych gniazd montażowych. Wolnostojąca podstawa umożliwia szybkie uruchomienie poziomej linii kotwiczącej i jej późniejsze przeniesienie wraz z postępem robót.
Jak sprawdzić, czy balast został prawidłowo wypełniony i osiągnął wymaganą masę? Prawidłowo przygotowany balast musi osiągnąć masę całkowitą 1270 kg. W konfiguracji 50/50 część stalowego szalunku wypełnia się betonem, a pozostałe dociążenie zapewniają worki ze żwirem. Przed użyciem należy sprawdzić kompletność wypełnienia, szczelność worków, brak ubytków materiału oraz stabilne osadzenie słupka GUARD. Niepełna masa może zmniejszyć skuteczność całego systemu.
Czy GUARD LifeLine [Balast mały] można przenosić między kolejnymi stanowiskami pracy? Tak, konstrukcja balastów została pomyślana z myślą o wielokrotnym wykorzystaniu na kolejnych etapach inwestycji. Wyjmowane worki ze żwirem pozwalają częściowo odciążyć podstawę przed transportem, a sam element można przenosić odpowiednim sprzętem budowlanym. Po ustawieniu w nowej lokalizacji trzeba ponownie uzupełnić wymaganą masę, wypoziomować balast i skontrolować konfigurację systemu.
Najczęściej zadawane pytania (FAQ)
Czy podłoże musi mieć określoną nośność pod balastem?
Tak. Podłoże musi bezpiecznie przenieść ciężar balastu wynoszący 1270 kg oraz obciążenia powstające podczas pracy systemu. Przed ustawieniem podstawy należy ocenić nośność stropu lub dachu, stabilność powierzchni i możliwość jej wypoziomowania. Na delikatnej hydroizolacji warto zastosować odpowiednie warstwy ochronne, zgodnie z dokumentacją i projektem zabezpieczenia.
Ilu pracowników może jednocześnie korzystać z systemu?
System GUARD LifeLine [Balast mały] jest przeznaczony do jednoczesnej asekuracji maksymalnie dwóch użytkowników. Każdy pracownik musi korzystać z właściwie dobranych środków ochrony indywidualnej, w tym szelek bezpieczeństwa i odpowiedniego podzespołu łącząco-amortyzującego. Liczby użytkowników nie wolno zwiększać bez potwierdzenia w dokumentacji technicznej systemu.
Jaką długość może mieć pozioma linia kotwicząca?
Pozioma lina kotwicząca w tym systemie może mieć od 5 do 20 m, dzięki czemu można dopasować ją do wielkości zabezpieczanej strefy roboczej. W zestawie stosuje się linę polipropylenową o średnicy 16 mm, napinaną urządzeniem K-Lock. Ostateczna długość, rozmieszczenie balastów i naciąg muszą odpowiadać instrukcji producenta oraz warunkom konkretnego stanowiska.
Kto powinien sprawdzić konfigurację systemu przed rozpoczęciem pracy?
Kontrolę powinna wykonać osoba kompetentna, wyznaczona do oceny systemów zabezpieczających przed upadkiem z wysokości. Sprawdza ona między innymi masę i stabilność balastów, osadzenie słupków GUARD, stan liny, działanie K-Lock oraz kompletność sprzętu użytkowników. Weryfikację należy przeprowadzić przed rozpoczęciem pracy i po każdej zmianie lokalizacji systemu.
