Simple and safe
GUARD LifeLine [Gniazda kotwione] - do montażu systemu asekuracyjnego
GUARD LifeLine [Gniazda kotwione] umożliwiają stabilne zamocowanie słupków GUARD do betonowej konstrukcji obiektu. Wariant stropowy i boczny pozwala dopasować sposób instalacji do układu stanowiska pracy.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Dwa warianty montażu.
Gniazdo stropowe do powierzchni poziomych oraz boczne do pionowych ścian.
Zgodność z EN 795.
Kompletny system GUARD LifeLine [B/C] został przebadany jako urządzenie kotwiczące typu B/C.
Mocowanie do betonu.
Instalacja za pomocą odpowiednio dobranych śrub konstrukcyjnych.
Współpraca ze słupkami GUARD.
Połączenie słupka z gniazdem odbywa się za pomocą adaptera [92].
Stabilne zakotwienie.
Konstrukcja przenosi obciążenia systemu asekuracyjnego na podłoże.
Element systemu dla czterech osób.
GUARD LifeLine [Gniazda kotwione] są częścią systemu GUARD LifeLine [B/C] przeznaczonego dla maksymalnie czterech użytkowników.
Parametry techniczne
Dane techniczne — GUARD LifeLine [Gniazda kotwione]
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
Czym jest GUARD LifeLine [Gniazda kotwione]?
GUARD LifeLine [Gniazda kotwione] stanowią zakotwienie strukturalne systemu GUARD LifeLine [B/C]. Służą do osadzania adapterów i słupków, pomiędzy którymi prowadzona jest pozioma lina kotwicząca zabezpieczająca pracowników podczas robót na wysokości. Gniazdo stropowe mocuje się do poziomej powierzchni betonowej. Gniazdo boczne przeznaczone jest do montażu na pionowej ścianie, co umożliwia zastosowanie systemu tam, gdzie instalacja od góry stropu jest utrudniona. W obu konfiguracjach słupki muszą pozostawać ustawione pionowo. Elementy zostały zaprojektowane do przenoszenia wysokich obciążeń powstających podczas zatrzymywania upadku. Dla gniazda stropowego obciążenie rozkłada się na pięć śrub mocujących, dlatego podłoże i sposób instalacji wymagają wcześniejszej weryfikacji technicznej.
Ważne — ocena miejsca montażu.
Rodzaj i parametry mocowań należy dobrać do klasy betonu, grubości elementu oraz obciążeń przekazywanych przez system. Montaż powinien zostać wykonany zgodnie z dokumentacją GUARD LifeLine i zatwierdzonym projektem zakotwienia.
Zastosowania GUARD LifeLine [Gniazda kotwione]
Gdzie stosuje się GUARD LifeLine [Gniazda kotwione]? Gniazda wykorzystuje się do tworzenia tymczasowych systemów asekuracyjnych na betonowych elementach budynków i innych obiektów.
Krawędzie stropów.
Montaż systemu zabezpieczającego podczas szalowania, zbrojenia i betonowania.
Ściany żelbetowe.
Instalacja gniazd bocznych przy ograniczonej powierzchni stropu.
Budynki wielokondygnacyjne.
Przygotowanie stanowisk asekuracyjnych na kolejnych poziomach obiektu.
Montaż zabezpieczeń zbiorowych.
Ochrona pracowników instalujących balustrady i siatki bezpieczeństwa.
Prace montażowe.
Asekuracja podczas instalowania prefabrykatów i elementów konstrukcyjnych.
Stałe miejsca instalacji.
Przygotowanie powtarzalnych punktów montażowych dla systemu GUARD LifeLine.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
W działaniu

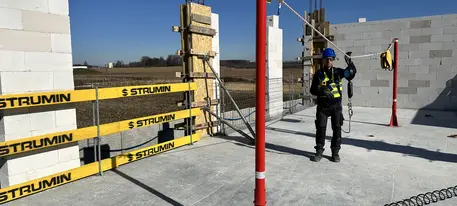

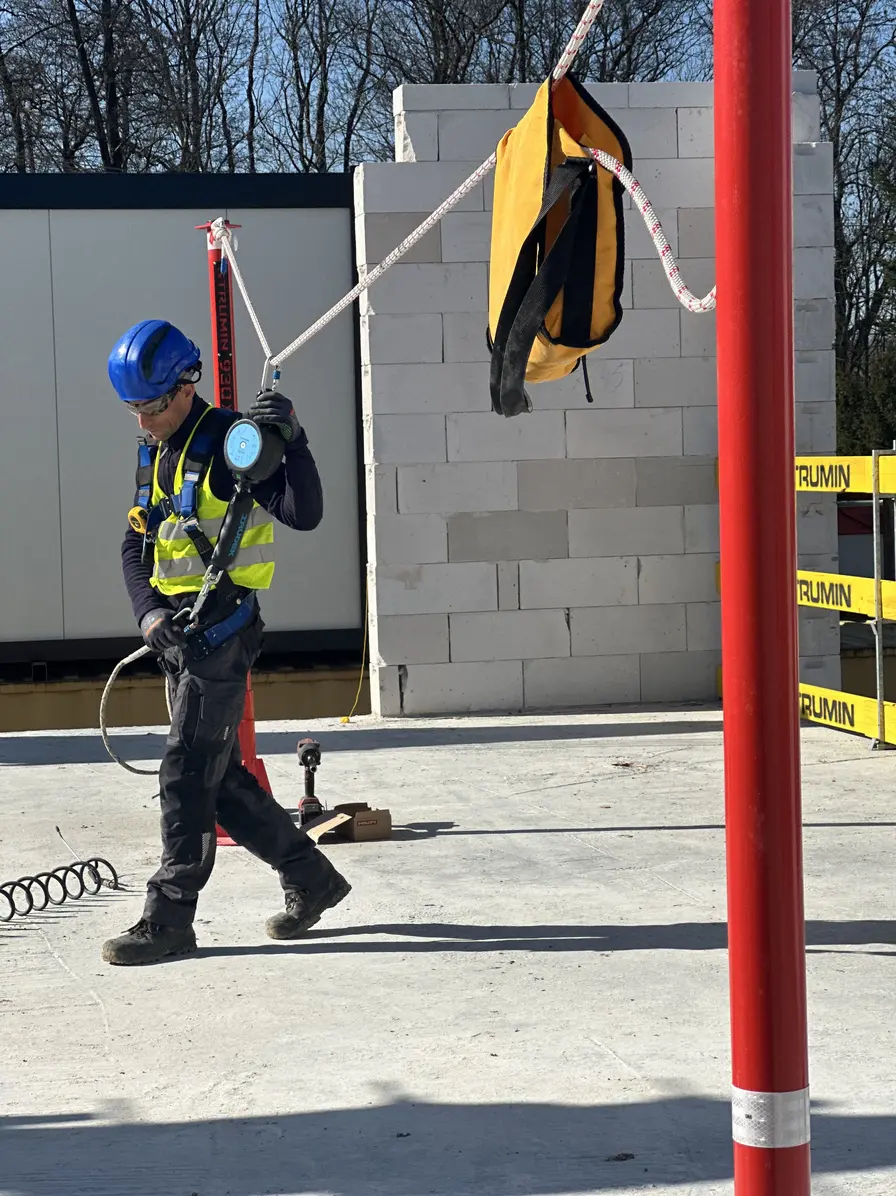

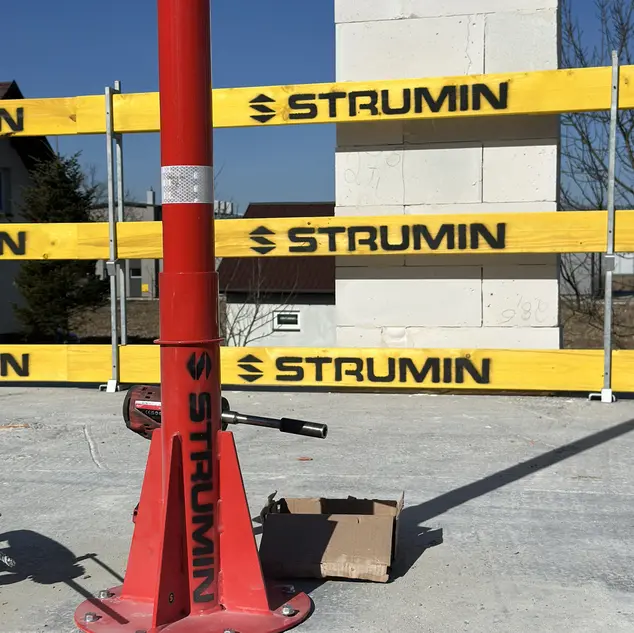

GUARD LifeLine [Gniazda kotwione] w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
:format(webp))
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
GUARD LifeLine [Gniazda kotwione] - sekcja wyjaśniająca
Bezpieczna praca na wysokości wymaga pewnego połączenia systemu asekuracyjnego z konstrukcją obiektu. GUARD LifeLine [Gniazda kotwione] umożliwiają stabilne osadzenie słupków GUARD w betonie i dopasowanie montażu do warunków na budowie. Wariant stropowy lub boczny pomaga zabezpieczyć stanowisko bez kolizji z prowadzonymi robotami.
Kiedy wybrać gniazdo stropowe, a kiedy boczne LifeLine? Gniazdo stropowe sprawdzi się na poziomych płytach betonowych, gdy dostęp od góry nie utrudnia szalowania, zbrojenia ani betonowania. Gniazdo boczne montuje się do pionowych ścian żelbetowych lub podciągów, dlatego warto je wybrać przy ograniczonej przestrzeni na krawędzi stropu. W obu wariantach słupek GUARD musi pozostać pionowy, a jego stabilne połączenie z gniazdem zapewnia adapter. Wybór powinien uwzględniać geometrię obiektu, przebieg robót i projekt zakotwienia.
Jak sprawdzić, czy betonowe podłoże nadaje się do montażu gniazda kotwionego? Przed montażem trzeba potwierdzić klasę betonu, grubość stropu lub ściany oraz nośność elementu konstrukcyjnego. Podłoże musi przenieść siły powstające podczas zatrzymania upadku, dlatego sama ocena wizualna nie wystarcza. Należy też dobrać właściwe łączniki do parametrów betonu i układu obciążeń. W gnieździe stropowym siły rozkładają się na pięć śrub mocujących. Instalację trzeba wykonać zgodnie z dokumentacją GUARD LifeLine i zatwierdzonym projektem zakotwienia.
Czy GUARD LifeLine [Gniazda kotwione] sprawdzą się przy tworzeniu kolejnych stanowisk asekuracyjnych? Tak, ponieważ mogą tworzyć powtarzalne miejsca instalacji na kolejnych kondygnacjach. Po przygotowaniu gniazd słupki GUARD z adapterami można przenosić pomiędzy stanowiskami bez każdorazowego wiercenia nowych mocowań. Ułatwia to sukcesywne zabezpieczanie stref wraz z postępem robót. Pomiędzy słupkami prowadzona jest pozioma lina kotwicząca, a kompletny system GUARD LifeLine typu B/C może chronić maksymalnie czterech użytkowników. W strumin.pl pomagamy dopasować konfigurację do warunków obiektu i planowanych prac.
Najczęściej zadawane pytania (FAQ)
Czy montaż gniazda wymaga przygotowania projektu zakotwienia?
Tak. Projekt określa miejsce instalacji, parametry podłoża, rodzaj łączników i sposób przenoszenia obciążeń. Powinien uwzględniać klasę betonu, grubość elementu oraz konfigurację systemu GUARD LifeLine. Dzięki temu mocowania są dobierane na podstawie analizy technicznej. Montaż bez takiej weryfikacji może prowadzić do niewłaściwego rozłożenia sił i obniżenia skuteczności zabezpieczenia.
Ilu pracowników może jednocześnie korzystać z systemu GUARD LifeLine?
Kompletny system GUARD LifeLine [B/C] jest przeznaczony dla maksymalnie czterech użytkowników jednocześnie. Warunkiem jest prawidłowe zaprojektowanie i wykonanie całej konfiguracji, w tym rozmieszczenie gniazd, ustawienie słupków, montaż liny oraz dobór środków ochrony indywidualnej. O dopuszczalnej liczbie osób decyduje zgodność całego systemu z dokumentacją techniczną.
Czy gniazdo kotwione można pozostawić w konstrukcji po zakończeniu prac?
Tak, gniazdo może pozostać w betonie jako powtarzalne miejsce instalacji. Po zakończeniu etapu można zdemontować słupek GUARD i adapter, a osadzone gniazdo wykorzystać ponownie podczas prac serwisowych, konserwacyjnych lub kolejnych robót na wysokości. Ogranicza to potrzebę ponownego wiercenia, pod warunkiem wcześniejszej kontroli stanu technicznego elementu.
Czy słupek GUARD musi być ustawiony pionowo przy montażu bocznym?
Tak. Słupek GUARD musi pozostawać pionowy zarówno przy gnieździe stropowym, jak i bocznym. Konstrukcja gniazda bocznego oraz adaptera pozwala uzyskać wymagane ustawienie mimo mocowania do pionowej ściany. Prawidłowe wypionowanie wpływa na pracę liny, rozkład obciążeń i działanie systemu podczas zatrzymania upadku. Ustawienie należy sprawdzić przed dopuszczeniem stanowiska do użytkowania.
