Simple and safe

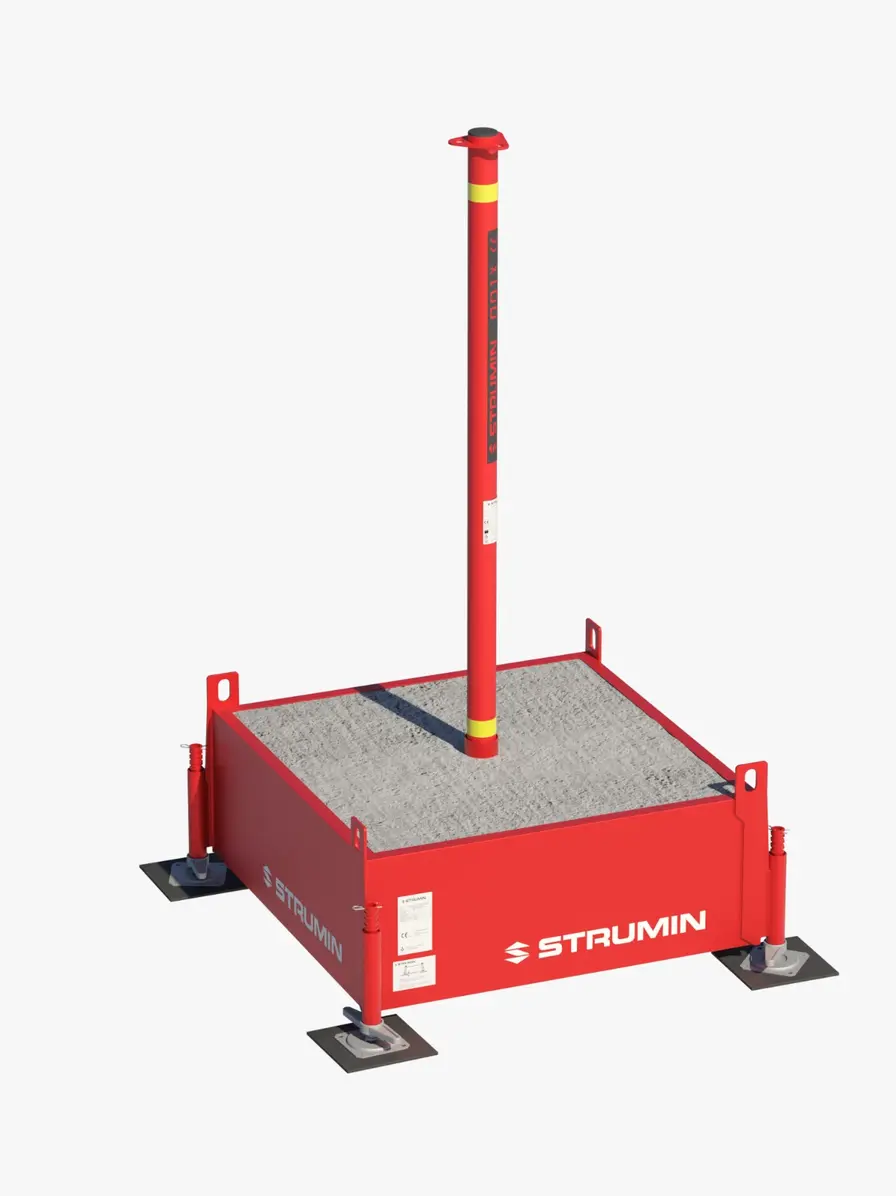

Słupek GUARD [Balast mały]
Słupek GUARD [Balast mały] tworzy punkt kotwiczący dla jednej osoby. Balast bezwładnościowy pozwala przygotować stanowisko bez trwałego mocowania do konstrukcji.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Dla jednego użytkownika.
Urządzenie zabezpiecza jedną osobę i jest częścią systemu ochrony przed upadkiem.
Zgodność z EN 795:2012.
Słupek GUARD [Balast mały] jest urządzeniem kotwiczącym typu E.
Zakres pracy 360°.
Kierunek obciążenia może zmieniać się wokół słupka, co ułatwia organizację stanowiska.
Regulowane stopy.
Zakres regulacji wynosi 15 mm. Pod stopami stosuje się podkładki antypoślizgowe.
Współpraca ze ŚOI.
Słupek współpracuje z odpowiednimi szelkami, łącznikami i dopuszczonym sprzętem.
Mały balast bezwładnościowy.
Stabilność zapewnia balast wypełniony betonem do masy co najmniej 1225 kg. Nie wymaga stałego zakotwienia.
Parametry techniczne
Dane techniczne — Słupek GUARD [Balast mały]
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
Czym jest Słupek GUARD [Balast mały]?
Słupek GUARD [Balast mały] służy do tworzenia systemów zabezpieczających przed upadkiem podczas prac montażowych. Słupek i mały balast bezwładnościowy są nierozłącznymi częściami kompletnego urządzenia. System współpracuje z odpowiednio dobranymi środkami ochrony indywidualnej, m.in. szelkami zgodnymi z EN 361:2002 i łącznikami zgodnymi z EN 362:2004. Producent dopuszcza urządzenie samohamowne Irudek Carbor 6 SE, z którym zestaw został przebadany.
Ważne — warunki użytkowania.
Balast musi stać na poziomym, stabilnym i oczyszczonym podłożu. Nie wolno używać urządzenia na powierzchniach luźnych ani zabrudzonych substancjami zmniejszającymi tarcie.
Gdzie stosuje się Słupek GUARD [Balast mały]?
Rozwiązanie sprawdza się tam, gdzie potrzebny jest tymczasowy punkt kotwiczący bez trwałej ingerencji w konstrukcję. Może być stosowane na kolejnych etapach.
Montaż szalunków.
Asekuracja podczas wykonywania i demontażu deskowań.
Zbrojenie konstrukcji.
Ochrona podczas robót w pobliżu otwartych krawędzi.
Montaż ochron zbiorowych.
Zabezpieczenie osób instalujących balustrady i inne systemy ochronne.
Prace montażowe.
Punkt kotwiczący podczas robót wymagających indywidualnej ochrony przed upadkiem.
Różne rodzaje podłoża.
Dokumentacja przewiduje beton, gumę, papę i membranę Resitrix.
Zmienne stanowiska pracy.
Zestaw można demontować i przenosić zgodnie z zasadami producenta.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
Model 3D
Zobacz model 3D
Obejrzyj system ze wszystkich stron.
Gotowe do FPSD
Kompatybilne komponenty systemu
Kompatybilne komponenty Fall Protection System Desing
:format(webp))
Słupek GUARD
kod produktu: [3210]
:format(webp))

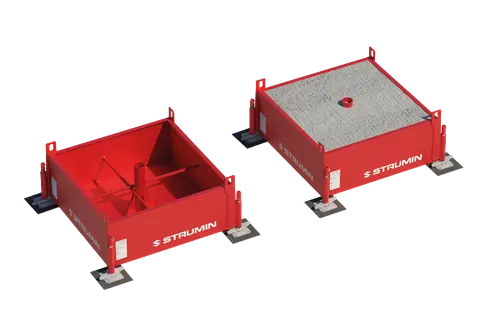

Mały Balast
kod produktu: [3191]
W działaniu

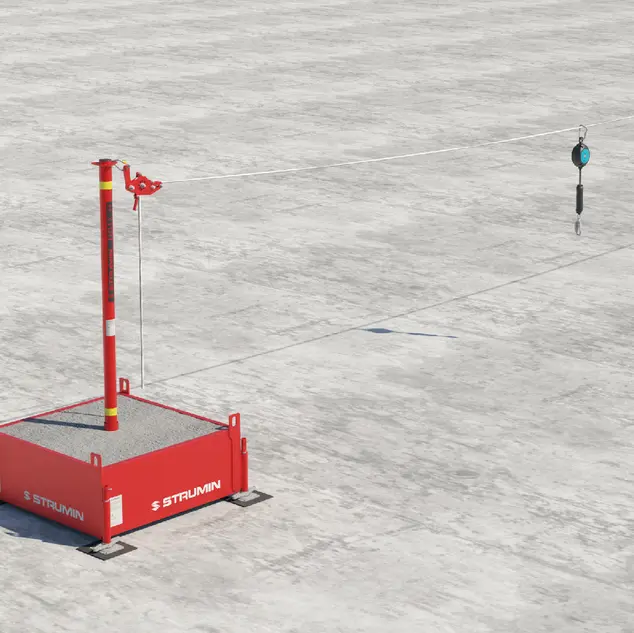

Słupek GUARD [Balast mały] w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
:format(webp))
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Słupek GUARD [Balast mały] – urządzenie kotwiczące STRUMIN
Słupek GUARD [Balast mały] pozwala stworzyć stanowisko asekuracyjne bez wykonywania stałego punktu kotwiczącego. Bezpieczeństwo zależy od ustawienia balastu, doboru ŚOI i strefy pracy.
Jak prawidłowo ustawić Słupek GUARD [Balast mały]?
Podłoże musi być poziome — dokumentacja dopuszcza odchylenie wynoszące 0°. Należy usunąć z niego piasek, żwir, olej i inne zanieczyszczenia, a stopy balastu ustawić na podkładkach antypoślizgowych.
Przed montażem trzeba także potwierdzić nośność podłoża, szczególnie przy ustawianiu balastu na szalunkach lub konstrukcjach tymczasowych.
Jak zaplanować bezpieczną strefę pracy?
Punkt kotwiczący powinien znajdować się nad użytkownikiem. Trzeba też określić wolną przestrzeń potrzebną do zatrzymania upadku, uwzględniając zastosowany sprzęt i położenie urządzenia względem krawędzi.
STRUMIN zaleca konfigurację niedopuszczającą użytkownika do strefy upadku. Dla zestawu z Irudek Carbor 6 SE dokumentacja wskazuje zalecaną odległość 8 m od krawędzi w konfiguracji non-permissive.
Jak kontrolować stan urządzenia?
Przed użyciem należy sprawdzić kompletność zestawu, połączenia, stan konstrukcji, oznaczenia i wymaganą masę balastu. Uszkodzony element oznacza konieczność wycofania sprzętu z użytkowania.
Kontrolę należy wykonywać co najmniej raz na 12 miesięcy przez producenta lub osobę kompetentną przeszkoloną przez STRUMIN. Po zatrzymaniu upadku urządzenie także trzeba przekazać do kontroli.
:format(webp)){kind=link}
:format(webp)){kind=link}
Najczęściej zadawane pytania (FAQ)
Ilu użytkowników może korzystać ze Słupka GUARD [Balast mały]?
Urządzenie przeznaczone jest dla jednej osoby. Nie wolno zwiększać liczby użytkowników ani zmieniać konfiguracji poza rozwiązaniami przewidzianymi przez producenta.
Czy Słupek GUARD [Balast mały] wymaga trwałego zakotwienia w konstrukcji?
Nie. Stabilność zapewnia mały balast bezwładnościowy o masie co najmniej 1225 kg. Podłoże musi jednak być poziome, odpowiednio nośne i przygotowane zgodnie z dokumentacją.
Czy można zastosować dowolne urządzenie samohamowne?
Nie. Zestaw został przebadany z Irudek Carbor 6 SE i ten model jest dopuszczony przez producenta. Pozostałe elementy systemu również muszą być kompatybilne.
Jak często należy kontrolować urządzenie?
Kontrolę bieżącą wykonuje się przed każdym użyciem, a pełny przegląd co najmniej raz na 12 miesięcy. Po zatrzymaniu upadku sprzęt należy wycofać z eksploatacji i przekazać do kontroli.
