Simple and safe
Szubienica FOLDED [Balast mały]
Szubienica FOLDED [Balast mały] STRUMIN to urządzenie kotwiczące dla jednej osoby. Współpracuje z małym balastem bezwładnościowym, dlatego nie wymaga stałego punktu kotwiczącego w podłożu roboczym.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Dla jednego użytkownika.
Urządzenie zaprojektowano do ochrony jednej osoby.
Zgodność z EN 795:2012.
Zestaw jest urządzeniem kotwiczącym typu E.
Zakres pracy 360°.
Użytkownik może przemieszczać się wokół urządzenia.
Składana konstrukcja.
Ułatwia przygotowanie szubienicy do transportu.
Regulowane stopy.
Pozwalają prawidłowo wypoziomować balast.
Mały balast bezwładnościowy.
Stabilizuje szubienicę bez stałego mocowania.
Parametry techniczne
Dane techniczne — Szubienica FOLDED [Balast mały]
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
:format(webp))
Czym jest Szubienica FOLDED [Balast mały]?

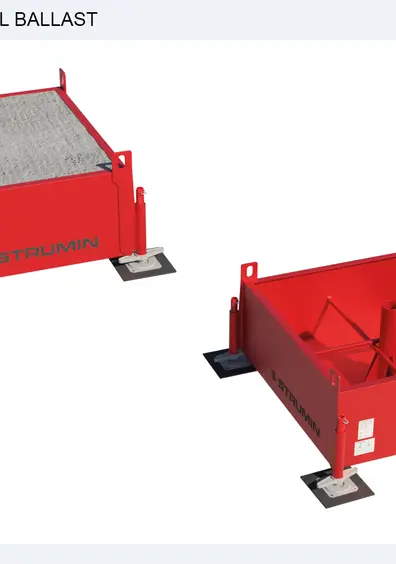

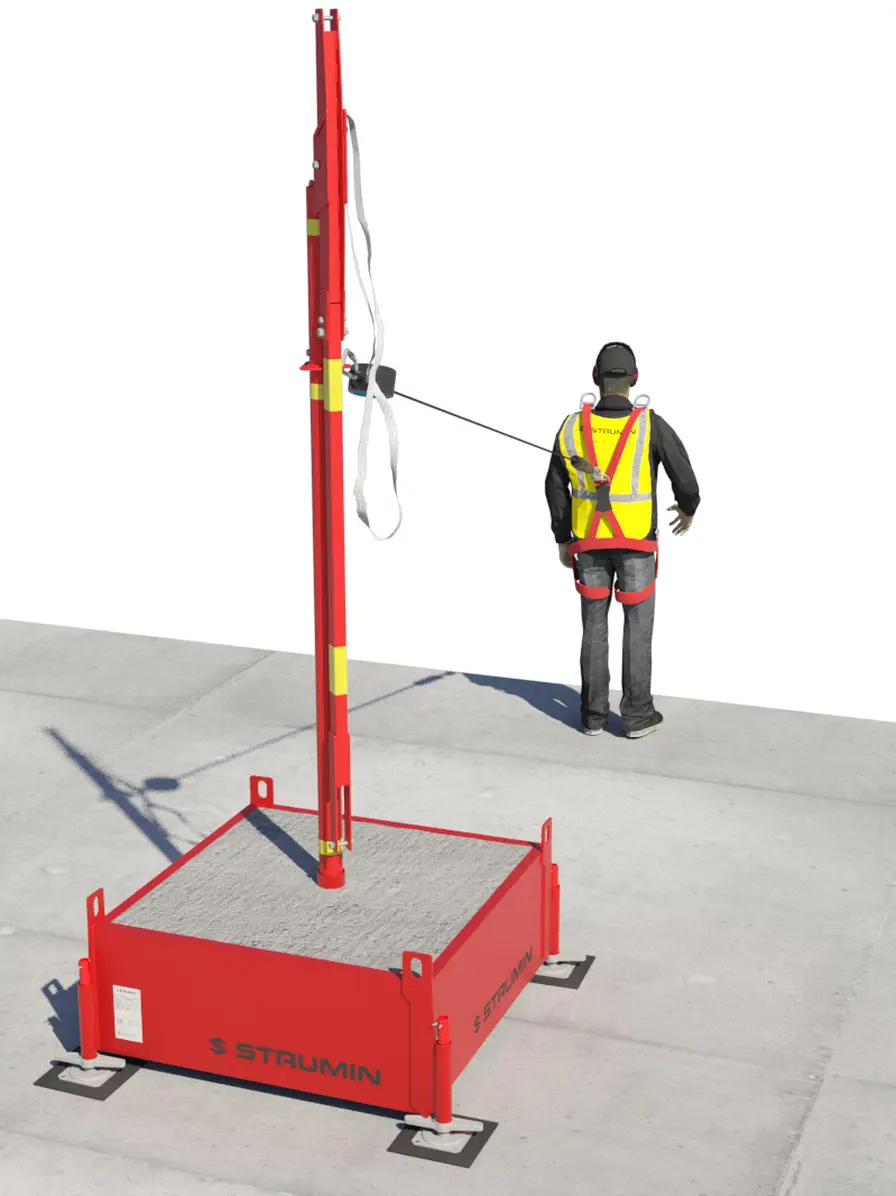

To stalowe urządzenie kotwiczące tworzące wyniesiony punkt kotwiczący dla osobistego systemu ochrony przed upadkiem. Zestaw obejmuje szubienicę FOLDED, mały balast bezwładnościowy oraz regulowane stopy „Standard”. Balast ma postać stalowego szalunku wypełnianego betonem. Po przygotowaniu powinien ważyć co najmniej 1225 kg, a kompletne urządzenie co najmniej 1262 kg. Wymiary zestawu wynoszą około 1,30 × 1,30 m, a wysokość około 3,15 m. Stopy opierają się na gumowych matach antypoślizgowych. W przypadku urządzenia samohamownego dokumentacja STRUMIN dopuszcza model Irudek Carbor 6 SE, z którym zestaw został przebadany.
Ważne — warunki użytkowania.
Balast należy ustawiać na równej, poziomej i czystej powierzchni. Podczas pracy ruchome ramię szubienicy musi być zabezpieczone przy słupie centralnym, a system należy konfigurować zgodnie z dokumentacją techniczną.
Gdzie stosuje się Szubienicę FOLDED [Balast mały]?
Urządzenie sprawdza się podczas tymczasowych prac na wysokości bez trwałej ingerencji w konstrukcję.
Montaż szalunków.
Asekuracja podczas wykonywania i demontażu deskowań.
Zbrojenie stropów.
Ochrona podczas robót w pobliżu otwartych krawędzi.
Montaż zabezpieczeń zbiorowych.
Wsparcie podczas instalowania balustrad.
Prace montażowe.
Tymczasowy punkt kotwiczący na kolejnych etapach inwestycji.
Prace serwisowe.
Zabezpieczenie podczas przeglądów, konserwacji i napraw.
Zmienne stanowiska pracy.
Możliwość przeniesienia urządzenia do kolejnej strefy robót.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
Model 3D
Zobacz model 3D
Obejrzyj system ze wszystkich stron.
SŁUPEK 'GUARD' kod produktu: [3210]
URZĄDZENIE K-LOCK kod produktu: [3230]
Gotowe do FPSD
Kompatybilne komponenty systemu
Szubienice STRUMIN mogą stanowić element indywidualnie projektowanych systemów ochrony przed upadkiem (FPSD), dobieranych do warunków konkretnego stanowiska pracy. Przykładowa konfiguracja komponentów wchodzących w skład projektu systemu ochrony przed upadkiem:
:format(webp))
Szubienica HINGED - opcja FOLDED
kod produktu: [3113]
:format(webp))
Mały Balast
kod produktu: [3191]
W działaniu
Szubienica FOLDED [Balast mały] w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Szubienica FOLDED [Balast mały] – urządzenie kotwiczące
Szubienica FOLDED [Balast mały] pozwala przygotować tymczasowe stanowisko kotwiczące bez wykonywania stałego mocowania w konstrukcji. Rozwiązanie sprawdza się przy pracach etapowych, gdy miejsce robót zmienia się wraz z postępem inwestycji.
Jak prawidłowo ustawić Szubienicę FOLDED [Balast mały]
Podłoże powinno być poziome, stabilne i wolne od zanieczyszczeń zmniejszających tarcie, takich jak oleje, smary czy glony. Stopy balastu muszą opierać się na matach antypoślizgowych. Przed pracą trzeba także sprawdzić stan gniazda i osadzenie słupa centralnego na głębokość 45 cm.
Po ustawieniu urządzenia należy zabezpieczyć ruchome ramię przed samoczynnym otwarciem. Nie należy używać urządzenia tam, gdzie gromadzi się woda, ani w warunkach, w których zamarzanie może wpływać na pracę balastu.
Jak dobrać system ochrony przed upadkiem?

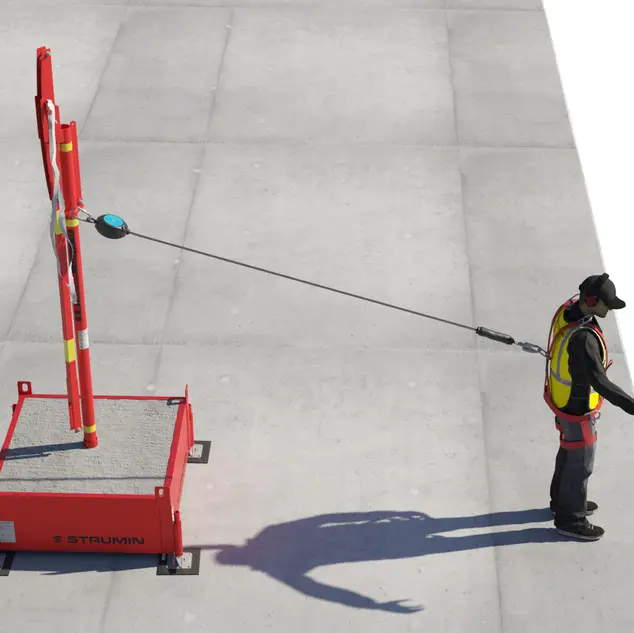

Szubienica jest jednym z elementów systemu ochrony indywidualnej. Punkt kotwiczący powinien znajdować się nad użytkownikiem, a przed pracą trzeba określić wymaganą wolną przestrzeń pod stanowiskiem, aby po zatrzymaniu upadku nie doszło do uderzenia w podłoże lub przeszkodę.
STRUMIN zaleca konfigurację ograniczającą możliwość dotarcia do krawędzi. Dla zestawu z Irudek Carbor 6 SE dokumentacja wskazuje zalecaną minimalną odległość od krawędzi wynoszącą 8 m w konfiguracji niedopuszczającej do upadku.
Jak kontrolować urządzenie przed użyciem?
Przed każdym użyciem należy sprawdzić kompletność zestawu, śruby i połączenia, stan konstrukcji, oznaczenia oraz wymaganą masę balastu. Elementy nie mogą być pęknięte, wygięte ani uszkodzone.
Urządzenie powinno przechodzić kontrolę okresową co najmniej raz na 12 miesięcy. Szczegółowej kontroli wymaga także po dłuższym okresie nieużytkowania lub po zauważeniu nieprawidłowości.
Najczęściej zadawane pytania (FAQ)
Ilu użytkowników może korzystać z Szubienicy FOLDED [Balast mały]?
Urządzenie jest przeznaczone do zabezpieczenia jednej osoby.
Czy urządzenie wymaga trwałego mocowania do podłoża?
Nie. Stabilność zapewnia mały balast bezwładnościowy przygotowany zgodnie z dokumentacją producenta.
Czy Szubienica FOLDED [Balast mały] może współpracować z dowolnym urządzeniem samohamownym?
Nie. Dokumentacja STRUMIN dopuszcza model Irudek Carbor 6 SE, z którym urządzenie zostało przebadane.
Czy urządzenie można przenosić między stanowiskami pracy?
Tak. Po prawidłowym demontażu może zostać przeniesione do kolejnej strefy robót i ponownie zamontowane.
