Simple and safe
Szubienica HINGED [Octagon]
Szubienica HINGED [Octagon] tworzy wyniesiony punkt kotwiczący bez konieczności trwałego mocowania urządzenia do konstrukcji budynku. Współpracuje z Balastem Małym [Octagon], umożliwiając przygotowanie tymczasowego stanowiska asekuracyjnego.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety.
Montaż bez kotwienia.
Stabilność zapewnia odpowiednio skonfigurowany balast bezwładnościowy.
Podwyższona stabilność.
Rozszerzone stopy OCTAGON zwiększają powierzchnię podparcia urządzenia.
Wyniesiony punkt kotwiczący.
Ogranicza długość potencjalnego upadku i poprawia warunki pracy systemu.
Mobilna konstrukcja.
Urządzenie można przenosić pomiędzy kolejnymi stanowiskami.
Wielokrotne wykorzystanie.
System nadaje się do zastosowania na kolejnych etapach inwestycji.
Modułowa budowa.
Szubienica współpracuje z Balastem Małym [Octagon] wykorzystywanym również w innych urządzeniach.
Parametry techniczne
Dane techniczne — Szubienica HINGED [Octagon]
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))

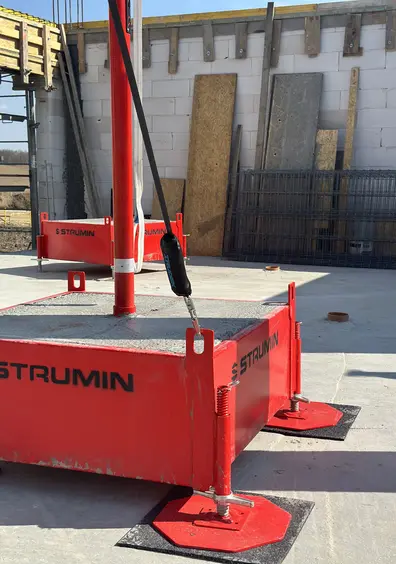

Montaż na żelbetowym stropie.
Opis produktu
:format(webp))
Czym jest szubienica HINGED [Octagon]?

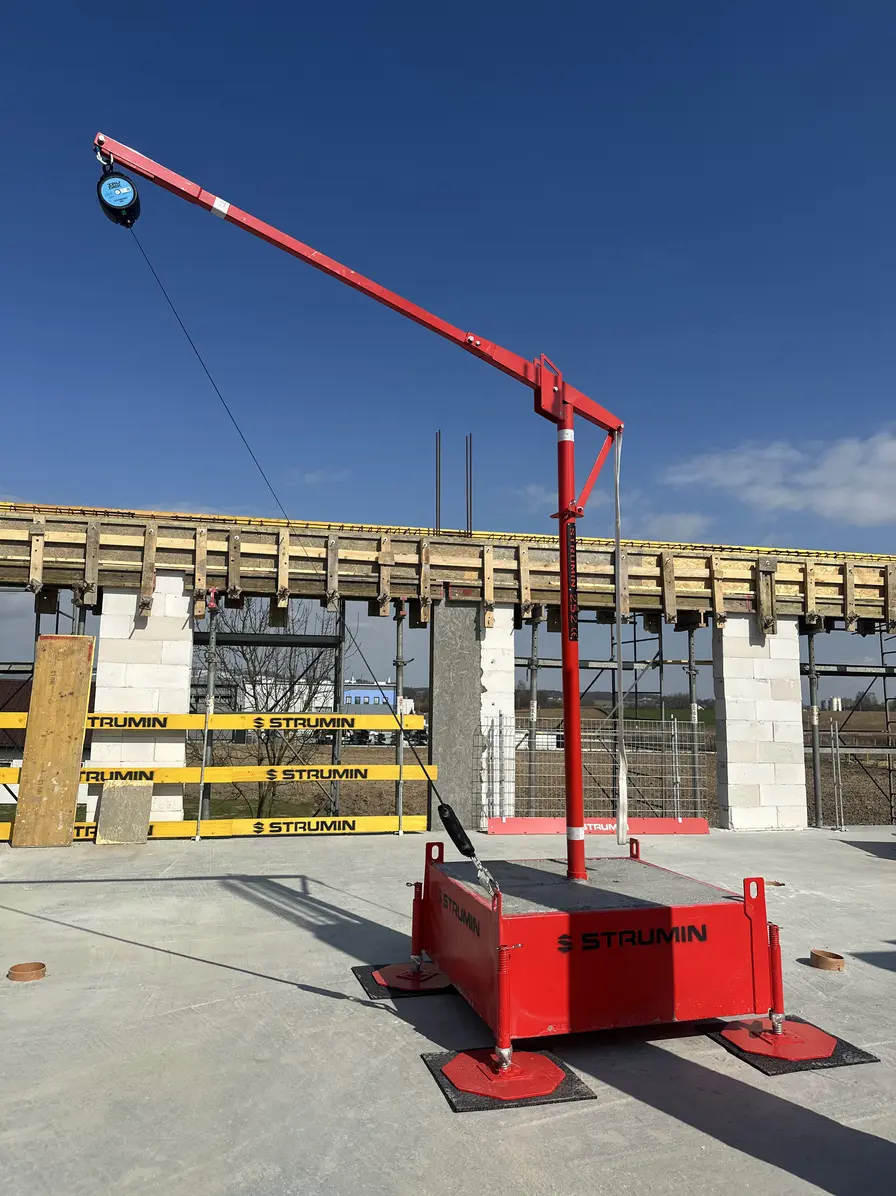

Szubienica HINGED [Octagon] to stalowe urządzenie kotwiczące przeznaczone do tworzenia tymczasowych stanowisk ochrony przed upadkiem z wysokości. Konstrukcja jest osadzana w Balaście Małym [Octagon], którego masa i odpowiednio rozmieszczone punkty podparcia zapewniają stabilność bez wykonywania kotew w stropie. Wyniesiony punkt kotwiczący służy do podłączenia odpowiednio dobranego urządzenia asekuracyjnego. Zastosowanie balastu sprawdza się szczególnie tam, gdzie ingerencja w konstrukcję obiektu jest niewskazana albo nie ma możliwości przygotowania stałego gniazda montażowego. Szubienica jest jednym z urządzeń współpracujących z Balastem Małym [Octagon]. Pozwala to wykorzystywać tę samą podstawę do tworzenia różnych konfiguracji zabezpieczeń na placu budowy.
Ważne — wymagania dotyczące podłoża.
Przed ustawieniem urządzenia należy zweryfikować nośność, równość i stan powierzchni pod balastem. Kompletny system asekuracyjny powinien zostać skonfigurowany przez osobę kompetentną z uwzględnieniem pola pracy, ryzyka efektu wahadła i wymaganej wolnej przestrzeni pod użytkownikiem.
Zastosowania szubienicy HINGED [Octagon]
Gdzie stosuje się szubienicę HINGED [Octagon]? Urządzenie sprawdza się w miejscach wymagających tymczasowego, mobilnego punktu kotwiczącego bez trwałej ingerencji w konstrukcję.
Prace na stropach.
Asekuracja podczas robót prowadzonych w pobliżu otwartych krawędzi.
Dachy płaskie.
Zabezpieczenie prac montażowych, dekarskich i serwisowych.

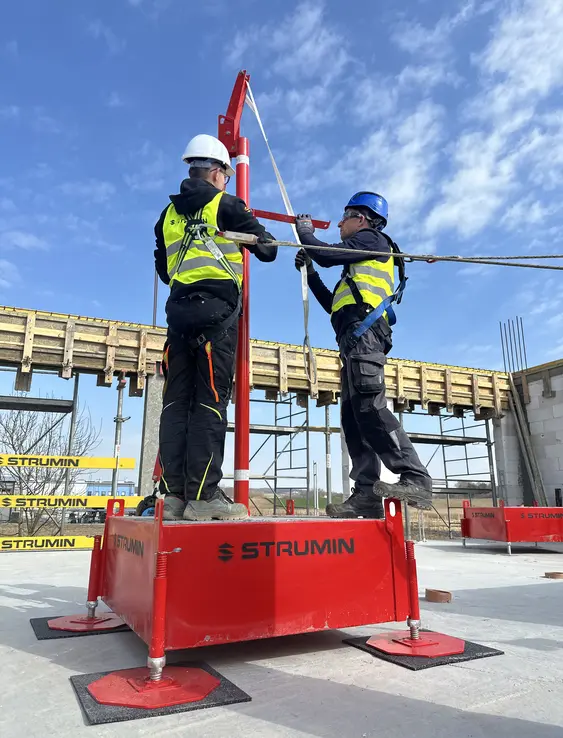

Montaż zabezpieczeń.
Ochrona osób instalujących balustrady i systemy ochrony zbiorowej.
Obiekty bez gniazd kotwiczących.
Przygotowanie stanowiska bez wykonywania otworów w konstrukcji.
Prace tymczasowe.
Zabezpieczenie krótkotrwałych robót konserwacyjnych i naprawczych.
Zmienne stanowiska pracy.
Przenoszenie urządzenia wraz z postępem prac na inwestycji.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
Model 3D
Zobacz model 3D
Obejrzyj system ze wszystkich stron.

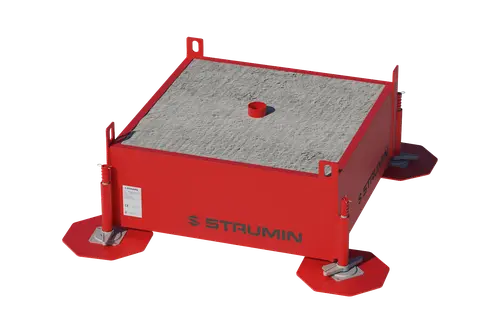

MAŁY BALAST [OCTAGON] kod produktu: [3195]
WYZNACZENIE ZASIĘGU PRACY
Gotowe do FPSD
Kompatybilne komponenty systemu
Szubienice STRUMIN mogą stanowić element indywidualnie projektowanych systemów ochrony przed upadkiem (FPSD), dobieranych do warunków konkretnego stanowiska pracy. Przykładowa konfiguracja komponentów wchodzących w skład projektu systemu ochrony przed upadkiem:
:format(webp))
Szubienica HINGED
kod produktu: [3113]
:format(webp))
Mały Balast OCTAGON
kod produktu: [3195]
W działaniu
Szubienica HINGED [Octagon] w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Szubienica HINGED [Octagon] – mobilne urządzenie kotwiczące na balaście - sekcja wyjaśniająca
Prace przy krawędziach stropów i dachów wymagają punktu kotwiczącego dopasowanego do stanowiska. Szubienica HINGED [Octagon] tworzy wyniesiony punkt asekuracyjny bez trwałego mocowania do konstrukcji. Współpracuje z Balastem Małym [Octagon], dlatego sprawdza się tam, gdzie liczą się mobilność, szybkie przygotowanie stanowiska i brak ingerencji w podłoże.
Kiedy warto zastosować szubienicę HINGED [Octagon] zamiast stałego punktu kotwiczącego? Szubienica HINGED [Octagon] sprawdza się podczas prac tymczasowych i na stanowiskach zmieniających się wraz z postępem robót. Nie wymaga wiercenia ani wykonywania kotew w stropie, dlatego pozwala chronić hydroizolację, warstwy wykończeniowe i konstrukcję obiektu. Wyniesiony punkt ogranicza potencjalną drogę spadania w porównaniu z punktem na poziomie stóp. Modułowa budowa umożliwia też ponowne wykorzystanie urządzenia na kolejnych etapach inwestycji.
Jak sprawdzić, czy podłoże wytrzyma balast i zapewni stabilność urządzenia? Przed ustawieniem urządzenia trzeba potwierdzić nośność stropu lub dachu na podstawie dokumentacji technicznej i oceny osoby kompetentnej. Podłoże powinno być równe, spójne, wolne od pęknięć, luźnych warstw, oblodzenia i zanieczyszczeń zmniejszających przyczepność. Należy również uwzględnić rozkład obciążenia oraz powierzchnię podparcia rozszerzonych stóp Octagon. Balast nie zapewni stabilności na powierzchni o niewystarczającej wytrzymałości.

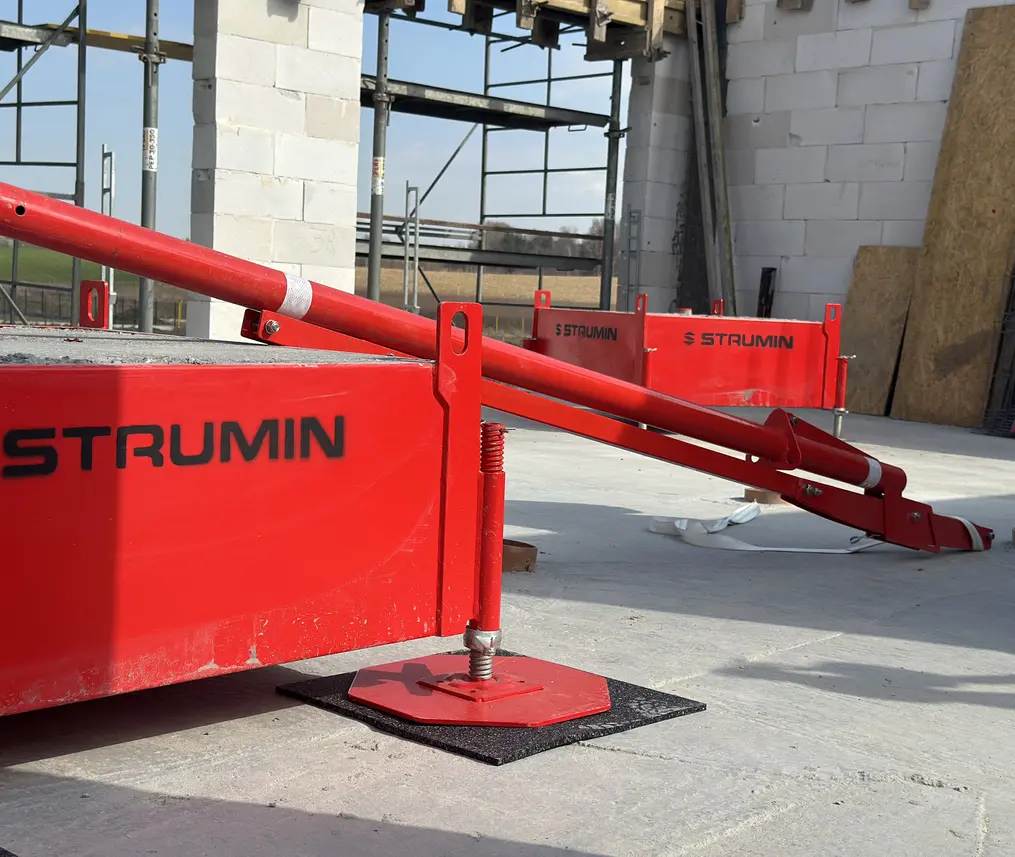

Czy szubienicę HINGED [Octagon] można bezpiecznie przenosić między stanowiskami pracy? Tak, konstrukcja pozwala zmieniać lokalizację, ale każda relokacja wymaga demontażu i ponownego montażu zgodnie z instrukcją. Balast oraz elementy szubienicy należy transportować odpowiednio dobranym sprzętem, bez przesuwania kompletnego zestawu z podłączonym użytkownikiem. W nowym miejscu trzeba ponownie sprawdzić nośność i równość podłoża, poprawność połączeń oraz stan komponentów. Dopiero po kontroli stanowisko może zostać dopuszczone do pracy.
Najczęściej zadawane pytania (FAQ)
Jaką wolną przestrzeń należy zachować pod użytkownikiem?
Wolną przestrzeń wyznacza się indywidualnie dla danego stanowiska. Należy uwzględnić długość łącznika lub urządzenia samohamownego, drogę zadziałania systemu, wzrost użytkownika oraz wymagany margines bezpieczeństwa nad podłożem lub przeszkodą. Wyniesiony punkt kotwiczący może ograniczyć drogę spadania, ale nie zwalnia z wykonania obliczeń. Parametry trzeba dobrać zgodnie z instrukcjami wszystkich elementów systemu.
Czy montaż urządzenia wymaga wiercenia lub kotwienia w stropie?
Nie. Szubienica HINGED [Octagon] współpracuje z balastem bezwładnościowym, dlatego jej montaż nie wymaga wykonywania otworów ani osadzania kotew w konstrukcji. To rozwiązanie przydatne tam, gdzie nie należy naruszać podłoża. Stabilność zależy jednak od prawidłowej konfiguracji balastu, rozmieszczenia elementów podparcia oraz odpowiedniej nośności, równości i stanu technicznego podłoża.
Kto powinien skonfigurować kompletny system asekuracyjny?
Konfigurację powinna przygotować osoba kompetentna, która potrafi ocenić ryzyko upadku i warunki konkretnego stanowiska. Do jej zadań należy dobór szelek, urządzenia samohamownego lub innego podzespołu łączącego, analiza pola pracy, wolnej przestrzeni i ryzyka efektu wahadła. Powinna też zweryfikować zgodność elementów, montaż i zasady użytkowania oraz przekazać instrukcje bezpiecznej pracy.
Jak ograniczyć ryzyko efektu wahadła podczas pracy?
Urządzenie należy ustawić możliwie blisko osi wykonywanych prac, a użytkownik powinien poruszać się w wyznaczonej strefie i nie odchodzić nadmiernie na boki od punktu kotwiczącego. Dobór urządzenia samohamownego oraz ograniczenie dostępu do niebezpiecznej części krawędzi pomagają skrócić drogę spadania. Kluczowe są również właściwe zaplanowanie stanowiska, analiza przeszkód i przeszkolenie pracownika przed rozpoczęciem robót.
