Simple and safe
Szubienica TRIPLE – balastowe urządzenie kotwiczące dla trzech osób
Szubienica TRIPLE tworzy wyniesiony punkt kotwiczący dla maksymalnie trzech użytkowników pracujących jednocześnie. Duży balast bezwładnościowy pozwala przygotować stanowisko asekuracyjne bez trwałego mocowania urządzenia do podłoża.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Dla trzech użytkowników.
Możliwość jednoczesnego zabezpieczenia trzyosobowego zespołu.
Zgodność z normami.
Urządzenie typu E certyfikowane według EN 795:2012 oraz DIN CEN/TS 16415.
Obrotowa konstrukcja.
Ramię ustawia się odpowiednio do kierunku przemieszczania użytkowników.
Masa całkowita 1945 kg.
Wysoka masa urządzenia zapewnia stabilność balastowego punktu kotwiczącego.
Regulowane stopy.
Umożliwiają prawidłowe wypoziomowanie balastu na stanowisku pracy.
Montaż bez kotwienia.
Stabilność systemu zapewnia masa dużego balastu bezwładnościowego.
Parametry techniczne
Dane techniczne — Szubienica TRIPLE
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
:format(webp))

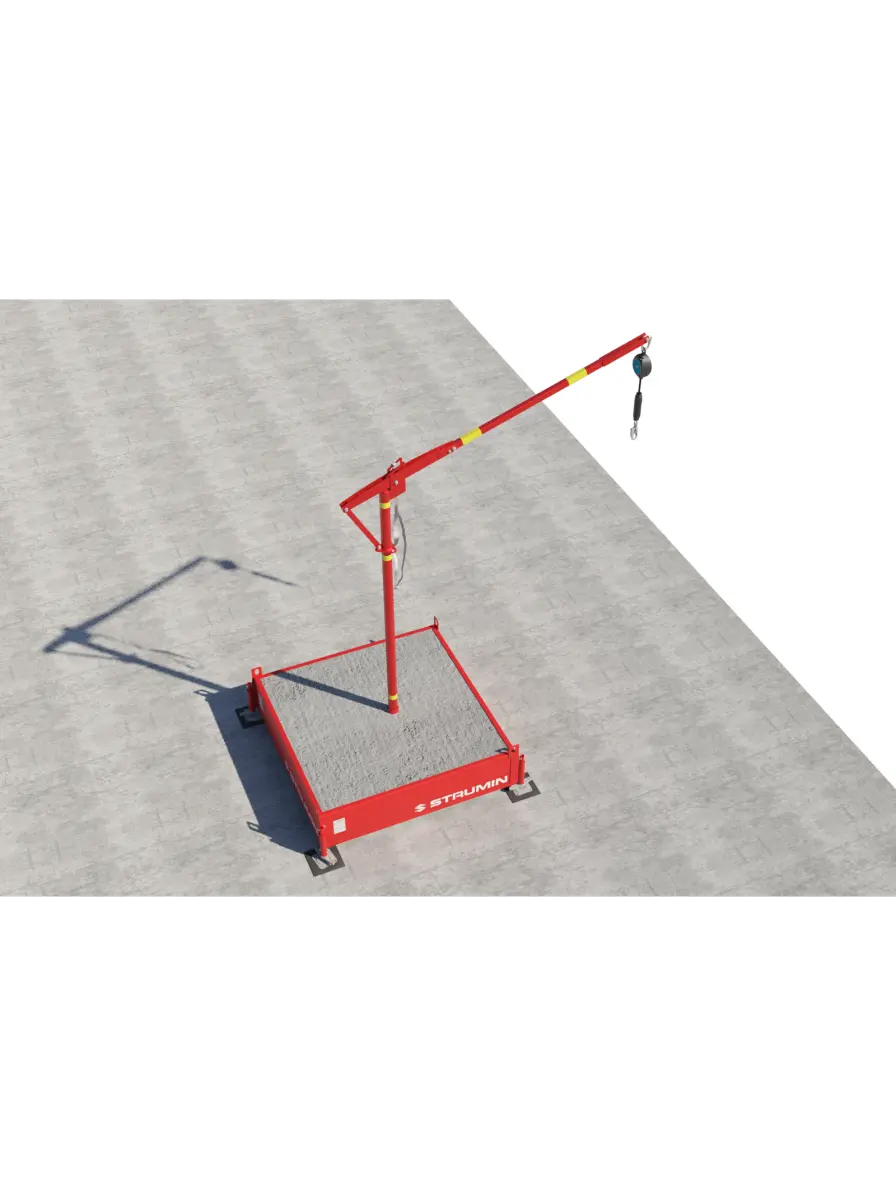

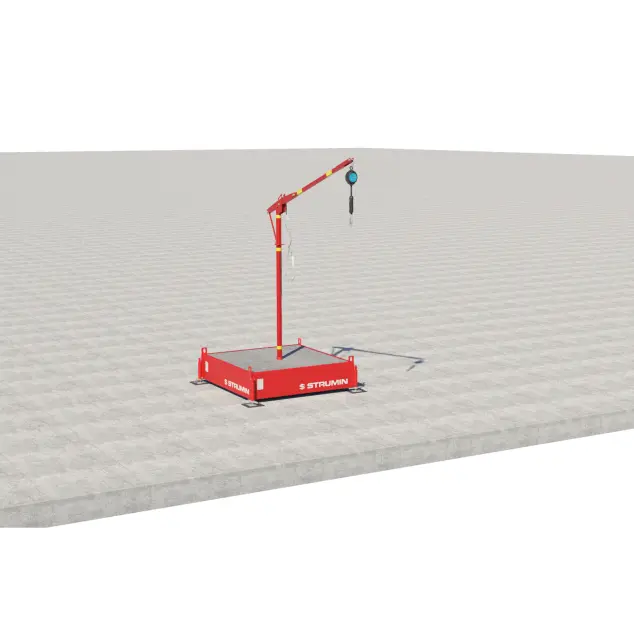

Czym jest Szubienica TRIPLE
Szubienica TRIPLE to wolnostojące urządzenie kotwiczące przeznaczone do zabezpieczenia maksymalnie trzech osób. Konstrukcja opiera się na dużym balaście bezwładnościowym, który zapewnia stabilność bez wykonywania połączeń z podłożem. Wyniesiony punkt kotwiczący umożliwia podłączenie odpowiednio skonfigurowanych środków ochrony indywidualnej. Obrotowe ramię podąża za kierunkiem pracy użytkowników, pomagając utrzymać właściwe położenie elementów asekuracyjnych. Urządzenie jest przeznaczone przede wszystkim do rozległych stanowisk, na których jednocześnie pracuje kilku pracowników. Jego zastosowanie wymaga sprawdzenia nośności podłoża oraz prawidłowego określenia pola pracy całego systemu asekuracyjnego.
Ważne — nośność podłoża.
Szubienica TRIPLE waży około 1945 kg. Szacunkowe obciążenie punktowe jednej stopy dużego balastu może wynosić około 8,5 kN, dlatego przed montażem należy zweryfikować wytrzymałość powierzchni, na której ustawiono urządzenie.
Zastosowania Szubienicy TRIPLE
Gdzie stosuje się Szubienicę TRIPLE? Urządzenie sprawdza się na stanowiskach wymagających równoczesnego zabezpieczenia kilku osób bez przygotowywania stałych punktów kotwiczących.
Szalowanie stropów.
Ochrona zespołu podczas montażu i demontażu deskowań.
Zbrojenie konstrukcji.
Asekuracja pracowników przy otwartych krawędziach stropów.
Betonowanie kondygnacji.
Zabezpieczenie kilku osób podczas wykonywania robót żelbetowych.
Montaż zabezpieczeń.
Ochrona zespołu instalującego balustrady i systemy krawędziowe.
Rozległe stanowiska pracy.
Organizacja asekuracji dla pracowników przemieszczających się w większym obszarze.
Miejsca bez stałych kotew.
Zastosowanie tam, gdzie wykonanie połączenia z konstrukcją jest niemożliwe lub niewskazane.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
Model 3D
Zobacz model 3D
Obejrzyj system ze wszystkich stron.
DUŻY BALAST kod produktu: [3192]
Gotowe do FPSD
Kompatybilne komponenty systemu
Szubienice STRUMIN mogą stanowić element indywidualnie projektowanych systemów ochrony przed upadkiem (FPSD), dobieranych do warunków konkretnego stanowiska pracy. Przykładowa konfiguracja komponentów wchodzących w skład projektu systemu ochrony przed upadkiem:
:format(webp))

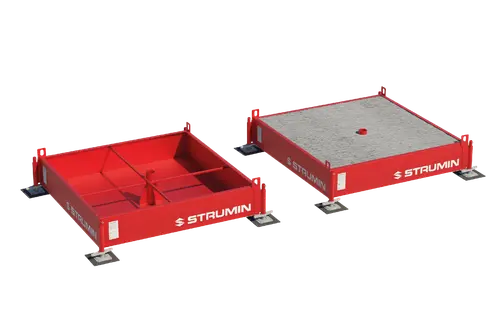

Balast duży
kod produktu: [3192]
:format(webp))
Szubienica HINGED z rdzeniem
kod produktu: [3113]
W działaniu
Szubienica TRIPLE w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Szubienica TRIPLE – balastowe urządzenie kotwiczące dla trzech osób - sekcja wyjaśniająca
Szubienica TRIPLE tworzy wyniesiony punkt kotwiczący dla maksymalnie trzech użytkowników bez trwałego mocowania do konstrukcji. Rozwiązanie sprawdza się na rozległych i zmieniających się stanowiskach, gdzie ważne są mobilność systemu, sprawna organizacja asekuracji oraz bezpieczeństwo całej brygady.
Kiedy warto zastosować Szubienicę TRIPLE zamiast stałych punktów kotwiczących? Szubienica TRIPLE jest dobrym wyborem, gdy wykonanie odwiertów i montaż kotew są niemożliwe, nieuzasadnione albo mogłyby naruszyć strop lub warstwy izolacyjne. Balastowa konstrukcja pozwala utworzyć tymczasowy punkt kotwiczący podczas szalowania, zbrojenia i betonowania. Urządzenie można przestawiać wraz z postępem robót, dlatego jedna prawidłowo skonfigurowana szubienica obsługuje kolejne stanowiska bez przygotowywania stałej infrastruktury asekuracyjnej.
Jak sprawdzić, czy podłoże wytrzyma masę balastowego urządzenia kotwiczącego? Szubienica TRIPLE wraz z balastem waży około 1945 kg, dlatego przed montażem trzeba zweryfikować nośność stropu oraz warstw znajdujących się w miejscach podparcia. Należy uwzględnić obciążenia skupione przekazywane przez regulowane stopy — szacunkowo około 8,5 kN na stopę — oraz siły dynamiczne mogące powstać podczas powstrzymania upadku. Miejsce ustawienia powinien zaakceptować konstruktor lub inna uprawniona osoba. W razie potrzeby stosuje się odpowiednio dobrane podkłady rozkładające nacisk.
Czy Szubienica TRIPLE pozwala zabezpieczyć trzy osoby na jednym stanowisku pracy? Urządzenie służy do jednoczesnej asekuracji maksymalnie trzech użytkowników, co ułatwia organizację pracy zespołu na jednym odcinku stropu. Każda osoba musi korzystać z indywidualnie dobranych szelek i kompatybilnego systemu łącząco-amortyzującego, na przykład urządzenia samohamownego. Wyniesiony punkt wpięcia pomaga skrócić wolną drogę spadania i ograniczyć efekt wahadła. Szubienica Triple jest urządzeniem typu E zgodnym z EN 795:2012 oraz DIN CEN/TS 16415.
Najczęściej zadawane pytania (FAQ)
Czy do montażu Szubienicy TRIPLE trzeba kotwić urządzenie do podłoża?
Nie. Stabilność wolnostojącej konstrukcji zapewniają masa własna i balast bezwładnościowy, więc nie trzeba wiercić ani stosować kotew chemicznych lub mechanicznych. Konieczne jest jednak ustawienie systemu na podłożu o potwierdzonej nośności, prawidłowe rozmieszczenie balastu i montaż zgodny z instrukcją producenta. Brak trwałego mocowania ułatwia przenoszenie urządzenia wraz z postępem prac.
Jak prawidłowo wypoziomować Szubienicę TRIPLE przed rozpoczęciem pracy?
Regulowane stopy należy ustawić tak, aby wszystkie stabilnie opierały się na podłożu, a podstawa nie kołysała się pod obciążeniem. Poziom balastu i pion konstrukcji trzeba sprawdzić odpowiednim przyrządem. Nie wolno kompensować nierówności przypadkowymi materiałami. Przed użytkowaniem należy ponownie skontrolować kompletność balastu, połączenia, mechanizm obrotowy i pole pracy.
Czy obrotowe ramię dostosowuje się do kierunku przemieszczania pracowników?
Tak. Ramię obraca się zgodnie z kierunkiem przemieszczania podłączonych osób, co wspiera właściwe prowadzenie elementów asekuracyjnych i ogranicza ich boczne odchylenie. Nie oznacza to jednak dowolnej pracy wokół urządzenia. Trzeba wcześniej wyznaczyć dopuszczalne pole pracy, sprawdzić wolną przestrzeń pod użytkownikami oraz ograniczyć ryzyko efektu wahadła przy krawędziach.
Na jakich etapach robót żelbetowych sprawdzi się Szubienica TRIPLE?
Urządzenie może zabezpieczać brygadę podczas montażu i demontażu deskowań, układania oraz wiązania zbrojenia, betonowania stropów i instalowania tymczasowych balustrad. Największą korzyść zapewnia tam, gdzie stanowisko szybko zmienia położenie, a stałe punkty kotwiczące nie są jeszcze dostępne. Miejsce ustawienia, środki ochrony indywidualnej i procedurę ratunkową powinna dobrać osoba kompetentna.
