Simple and safe
Szubienica WYSOKA – punkt kotwiczący do 6,5 m
Szubienica WYSOKA tworzy wyniesiony punkt kotwiczący dla pracowników wykonujących zadania na wysokości. Konstrukcja może zabezpieczać jednocześnie do czterech użytkowników i być montowana na dużym balaście betonowym lub w gnieździe stropowym.
- Certyfikat EN 795
- Montaż ~25 min
- 360° zasięg
- Urządzenie samohamowne
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Punkt kotwiczący do 6,5 m.
Wysoki adapter umożliwia umieszczenie punktu asekuracyjnego nad stanowiskiem pracy.
Dla czterech użytkowników.
Wzmocniona konstrukcja pozwala na jednoczesną pracę czterech osób.
Dwa sposoby montażu.
System współpracuje z dużym balastem bezwładnościowym lub gniazdem stropowym.
Wzmocniony słup centralny.
Dodatkowy rdzeń zwiększa wytrzymałość podstawowego urządzenia kotwiczącego.
Przegub zrywalny.
Chroni konstrukcję przed wyrwaniem pod wpływem zwiększonych obciążeń podczas akcji ratunkowej.

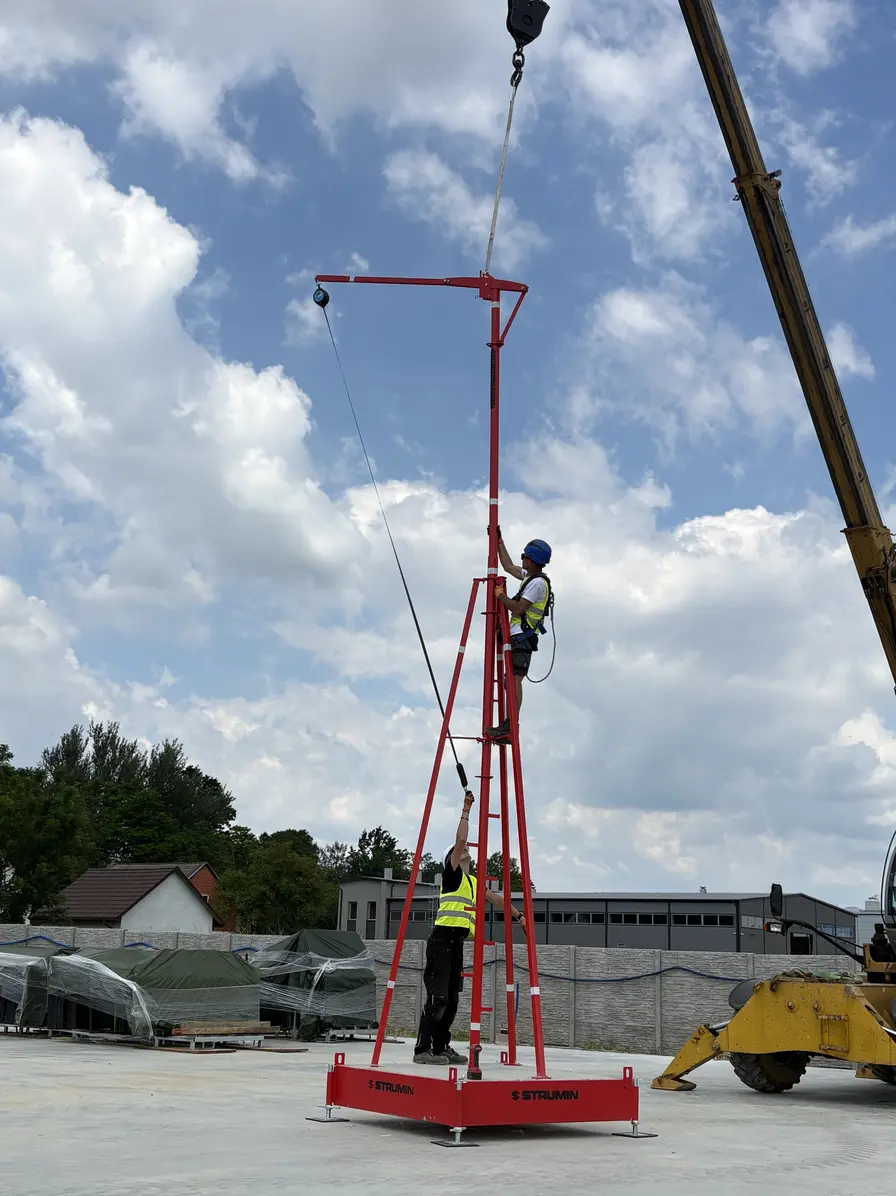

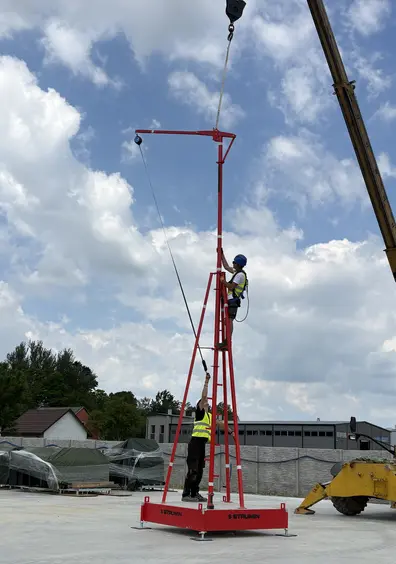

Montaż z użyciem żurawia.
Standardowe zawiesie ułatwia podnoszenie i osadzanie szubienicy na adapterze.
Parametry techniczne
Dane techniczne — Szubienica WYSOKA
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
:format(webp))
Czym jest Szubienica WYSOKA?
Szubienica WYSOKA to stalowe urządzenie kotwiczące zbudowane ze wzmocnionej szubienicy HINGED, wysokiego adaptera oraz odpowiednio dobranej podstawy. System umożliwia wyniesienie punktu kotwiczącego na wysokość około 6,5 m, zapewniając korzystne położenie urządzenia asekuracyjnego względem użytkownika. Konstrukcję można zamontować w gnieździe kotwionym do stropu albo na dużym balaście betonowym. Adapter wyposażony w przypory boczne stabilizuje urządzenie i przenosi obciążenia powstające podczas powstrzymywania upadku. Szubienica współpracuje z urządzeniami samohamownymi oraz pozostałymi elementami indywidualnego systemu ochrony przed upadkiem. Dobór długości linki musi uwzględniać wysokość punktu kotwiczącego, poziom roboczy, efekt wahadła i wolną przestrzeń pod pracownikiem.
Ważne — wymagania dotyczące ustawienia.
Urządzenie należy ustawiać na poziomej powierzchni, bez dopuszczalnego nachylenia. Zalecana minimalna odległość od krawędzi, otworu lub innej strefy zagrożenia upadkiem wynosi 1 m.
Zastosowania Szubienicy WYSOKIEJ
Gdzie stosuje się Szubienicę WYSOKĄ? System sprawdza się na rozległych stanowiskach, na których potrzebny jest wysoko umieszczony punkt kotwiczący dla kilku pracowników.
Szalowanie stropów.
Asekuracja zespołu podczas montażu i demontażu deskowań.
Zbrojenie konstrukcji.
Ochrona pracowników wykonujących zadania przy otwartych krawędziach.
Betonowanie kondygnacji.
Zabezpieczenie zespołu podczas robót żelbetowych na kolejnych poziomach.
Montaż zabezpieczeń.
Asekuracja osób instalujących balustrady, siatki i systemy ochrony zbiorowej.
Rozległe stanowiska pracy.
Wyniesiony punkt kotwiczący ułatwiający organizację pracy kilku użytkowników.
Miejsca bez stałych kotew.
Zastosowanie dużego balastu betonowego tam, gdzie nie przewidziano gniazda stropowego.
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
Model 3D
Zobacz model 3D
Obejrzyj system ze wszystkich stron.
DUŻY BALAST kod produktu: [3192]
ADAPTER WYSOKI kod produktu: [3170]
Gotowe do FPSD
Kompatybilne komponenty systemu
Szubienice STRUMIN mogą stanowić element indywidualnie projektowanych systemów ochrony przed upadkiem (FPSD), dobieranych do warunków konkretnego stanowiska pracy. Przykładowa konfiguracja komponentów wchodzących w skład projektu systemu ochrony przed upadkiem:
:format(webp))
Szubienica HINGED z rdzeniem
kod produktu: [3113]
:format(webp))
Adapter Wysoki
kod produktu: [3170]
:format(webp))
Duży balast
kod produktu: [3192]
W działaniu

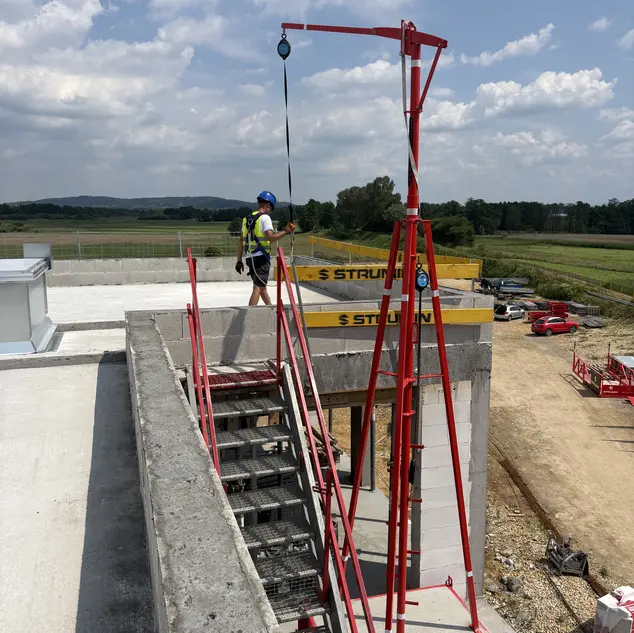

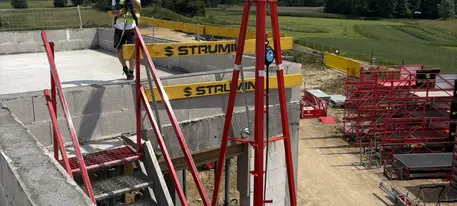

Szubienica WYSOKA w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
:format(webp))
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Szubienica WYSOKA – punkt kotwiczący do 6,5 m - sekcja wyjaśniająca
Szubienica WYSOKA tworzy wyniesiony punkt kotwiczący nad stanowiskiem pracy, gdy konstrukcja obiektu nie zapewnia odpowiedniego miejsca mocowania. System współpracuje z urządzeniami samohamownymi, może zabezpieczać do czterech użytkowników i być osadzony w gnieździe stropowym albo na dużym balaście betonowym.
Kiedy warto zastosować szubienicę wysoką zamiast standardowego punktu kotwiczącego? Rozwiązanie sprawdza się podczas szalowania, zbrojenia i betonowania stropów, gdy pracownicy poruszają się przy otwartych krawędziach, a nad nimi nie ma konstrukcji do podwieszenia asekuracji. Wyniesienie punktu kotwiczącego na wysokość około 6,5 m pozwala korzystniej poprowadzić linkę urządzenia samohamownego, ograniczyć drogę swobodnego spadania i zmniejszyć ryzyko efektu wahadła. To również praktyczny wybór tam, gdzie nie można montować stałych kotew i system trzeba przenosić wraz z postępem robót.
Jak sprawdzić, czy balast lub gniazdo stropowe zapewni bezpieczny montaż urządzenia? Sposób posadowienia należy dobrać do konstrukcji obiektu, przewidywanych obciążeń i organizacji stanowiska. Przy gnieździe stropowym konieczna jest ocena nośności żelbetu oraz prawidłowego zakotwienia zgodnie z dokumentacją techniczną. W przypadku balastu trzeba potwierdzić, że strop lub podłoże przeniesie jego masę bez uszkodzeń. Podstawa musi stać poziomo, a zalecana odległość od krawędzi, otworu lub innej strefy upadku wynosi co najmniej 1 m. Przed pracą kontroluje się także adapter, przypory, słup i przegub zrywalny.
Czy szubienica wysoka może zabezpieczać kilku pracowników na rozległym stanowisku pracy? Wzmocniona konstrukcja może jednocześnie zabezpieczać maksymalnie czterech użytkowników. Ułatwia to organizację pracy brygady na otwartym stropie bez tworzenia wielu pojedynczych punktów kotwiczących. Każda osoba powinna korzystać z właściwie dobranego sprzętu ochrony indywidualnej, a długość linek i zasięg pracy muszą uwzględniać kolizje oraz efekt wahadła. W strumin.pl pomagamy dobrać sposób montażu, urządzenia samohamowne i rozmieszczenie systemu do warunków konkretnego etapu robót.
Najczęściej zadawane pytania (FAQ)
Jaką wolną przestrzeń należy zachować pod pracownikiem?
Wymaganą przestrzeń oblicza się indywidualnie na podstawie wysokości punktu kotwiczącego, drogi hamowania urządzenia samohamownego, poziomu stanowiska, wzrostu użytkownika oraz możliwego efektu wahadła. Po zatrzymaniu upadku pod stopami pracownika powinien pozostać bezpieczny zapas, dlatego nie wolno przyjmować jednej wartości dla wszystkich stanowisk.
Czy urządzenie można ustawić na powierzchni o nachyleniu?
Nie. Szubienica wysoka powinna stać na stabilnym i wypoziomowanym podłożu. Nachylenie zmienia rozkład sił, może obciążyć przypory w nieprzewidziany sposób i zwiększyć ryzyko przesunięcia balastu. Jeżeli powierzchnia jest nierówna lub pochyła, przed montażem trzeba przygotować poziomą podstawę zgodną z dokumentacją techniczną systemu.
Jak daleko od krawędzi należy zamontować Szubienicę WYSOKĄ?
Zalecana minimalna odległość podstawy od krawędzi stropu, otworu technologicznego lub innej strefy zagrożenia upadkiem wynosi 1 m. Dystans pomaga chronić krawędź przed uszkodzeniem i zachować stabilność układu. Ostateczne położenie urządzenia powinno jednak wynikać z oceny stanowiska, nośności konstrukcji oraz projektu zabezpieczenia.
Czy do montażu Szubienicy WYSOKIEJ potrzebny jest żuraw?
Tak. Ze względu na wysokość i masę elementów montaż wykonuje się przy użyciu żurawia budowlanego lub odpowiedniego urządzenia dźwignicowego. Standardowe zawiesie ułatwia podniesienie konstrukcji i osadzenie jej na adapterze, w gnieździe stropowym albo na balaście. Operację powinny prowadzić osoby uprawnione, zgodnie z planem montażu i zasadami BHP.
