Simple and safe
Uchwyty windowe do zabezpieczania szybów i otworów technicznych
Uchwyty windowe STRUMIN to stalowe elementy przeznaczone do tworzenia tymczasowych zabezpieczeń przy szybach windowych i innych otworach technicznych. Współpracują z deskami drewnianymi lub panelami siatkowymi, pozwalając przygotować barierę ograniczającą ryzyko upadku osób i przedmiotów na niższy poziom.
:format(webp))
:format(webp)){kind=logo}
:format(webp)){kind=logo}
Najważniejsze cechy
Najważniejsze cechy
Kluczowe parametry i zalety systemu.
Wysokość 110 cm.
Uchwyt tworzy pionowy element konstrukcji zabezpieczającej. Jego wymiary pozwalają prawidłowo rozmieścić poziome elementy wypełnienia.
Wersja lewa i prawa.
STRUMIN oferuje uchwyt windowy lewy o numerze katalogowym 5291 oraz prawy o numerze 5293. Elementy tworzą parę montowaną po przeciwnych stronach zabezpieczanego otworu.
Współpraca z różnymi wypełnieniami.
Do uchwytów można zastosować deski drewniane albo systemowe panele siatkowe.
Dwa sposoby ustawienia.
System może zostać zamontowany do lica ściany albo wewnątrz wnęki dostępu do szybu windowego. Pozwala to dopasować rozwiązanie do konstrukcji otworu.
Ocynkowana konstrukcja stalowa.
Uchwyty wykonane są ze stali konstrukcyjnej zabezpieczonej powłoką cynkową.
Mocowanie do ściany.
Konstrukcję można zamocować za pomocą śrub do betonu lub odpowiednio dobranych kotew montażowych.
Parametry techniczne
Dane techniczne — Uchwyty windowe
Kompletna specyfikacja techniczna systemu.
- Norma
- EN 795:2012
- Typ
- E
- Użytkownicy
- 1
- Wysokość
- 3,40 m
- Szerokość
- 1.10 : 1.55 m
- Głębokość
- 1.10 : 1.55 m
- Masa [1]
- 36.5 kg
- Masa [2]
- 76.6 : 1260.0 kg
- Masa całkowita
- 1256 kg
- Materiał
- Stal S355 / S235
- Powłoka
- Lakierowane proszkowe
- Punkt kotwiczący
- Ramię przechwytujące
:format(webp))
Opis produktu
:format(webp))
Czym są uchwyty windowe?

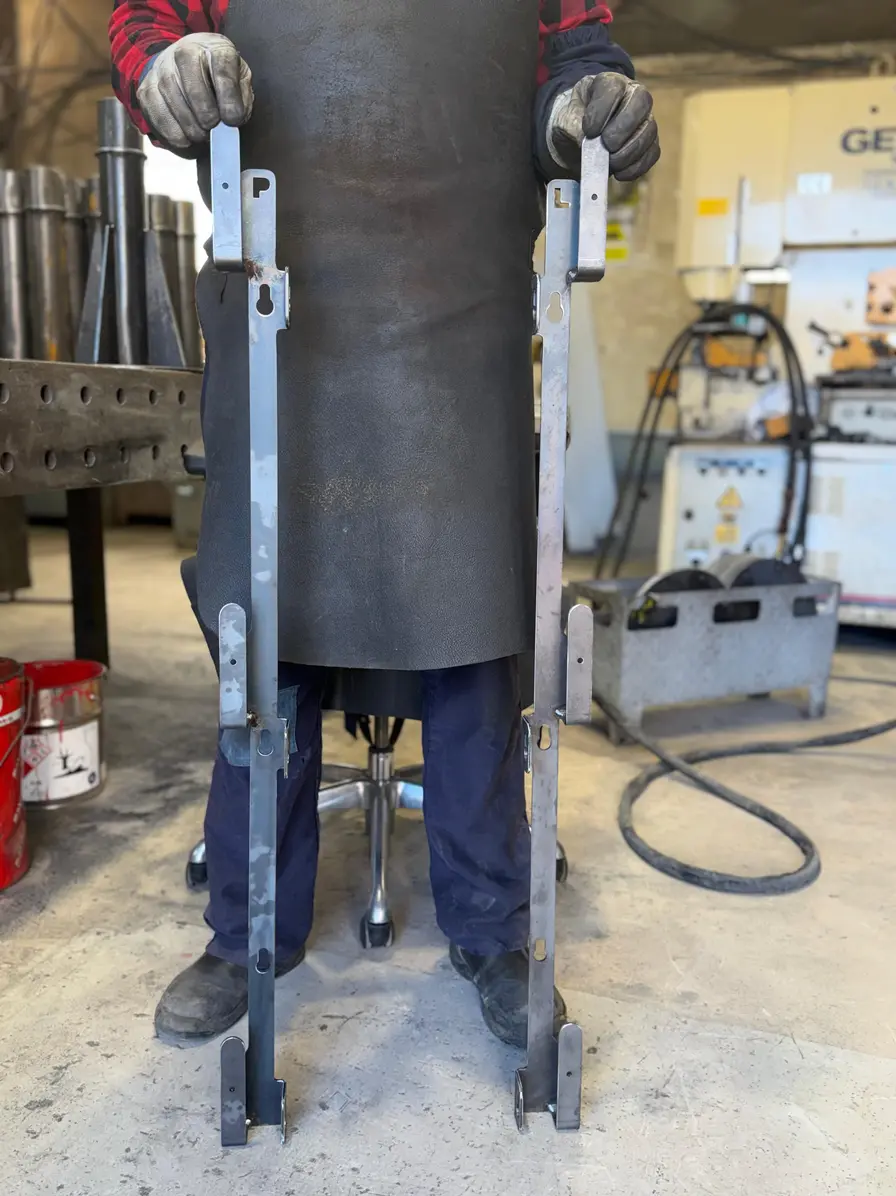

Uchwyty windowe są elementami Systemu Zabezpieczeń Otworów Windowych STRUMIN. Montowane po obu stronach otworu stanowią podstawę do zamocowania poziomych desek albo panelu siatkowego, tworząc tymczasowe zabezpieczenie podczas prowadzenia prac budowlanych. Pojedynczy uchwyt ma wysokość 1,10 m, szerokość około 0,05 m oraz masę około 1,90 kg. Niewielka masa własna ułatwia przenoszenie elementów oraz przygotowanie zabezpieczenia w kolejnym miejscu roboczym. Uchwyty występują jako wersja lewa i prawa. Takie rozwiązanie umożliwia prawidłowe wykonanie zabezpieczenia po obu stronach otworu i montaż wybranego rodzaju wypełnienia. Konstrukcja może być stosowana przy różnych typach murów i w różnych pozycjach. Dokumentacja przewiduje zarówno mocowanie przed otworem, do lica ściany, jak i umieszczenie zabezpieczenia wewnątrz wnęki szybu.
Ważne – prawidłowe mocowanie.
Uchwyty muszą być stabilnie przytwierdzone do konstrukcji budynku. Po zakończeniu montażu należy sprawdzić sztywność całego układu, kompletność elementów mocujących i brak uszkodzeń powstałych podczas instalacji.
Gdzie stosuje się uchwyty windowe?
Uchwyty wykorzystuje się przede wszystkim podczas wykonywania tymczasowych zabezpieczeń otworów pozostających otwartych w kolejnych etapach realizacji budynku. Możliwość zastosowania różnych rodzajów wypełnienia oraz dwóch sposobów montażu pozwala dopasować zabezpieczenie do warunków konkretnej inwestycji.
Szyby windowe.
Tworzenie zabezpieczenia przy otwartych wejściach do szybów.
Otwory techniczne.
Ochrona miejsc, przy których istnieje możliwość upadku na niższą kondygnację.
Montaż do lica ściany.
Ustawienie zabezpieczenia przed płaszczyzną otworu.
Montaż we wnęce.
Umieszczenie uchwytów wewnątrz światła otworu windowego.
Zabezpieczenia z desek.
Wykorzystanie poziomych desek drewnianych jako elementów wypełniających.
Zabezpieczenia z paneli siatkowych.
Możliwość zastosowania gotowych paneli systemowych STRUMIN.
Kompatybilne komponenty
:format(webp))

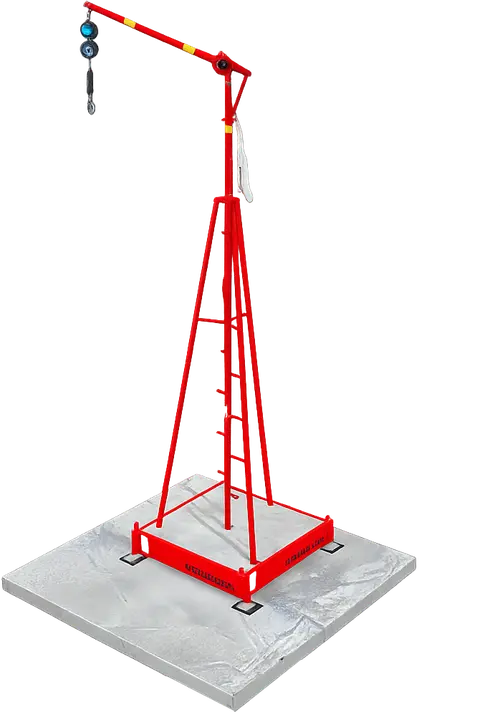

Urządzenie kotwiczące
EN 795:2012 · Typ E
Urządzenie kotwiczące
EN 795:2012 · Typ E
Urządzenie kotwiczące
EN 795:2012 · Typ E
Budowa urządzenia
Budowa urządzenia
Elementy składowe systemu.
:format(webp))
W działaniu
Uchwyty windowe w działaniu
Sprzedaż lub wynajem na cały okres budowy — z serwisem na miejscu.
:format(webp))
Dokumentacja
Dokumentacja techniczna
Deklaracje i certyfikaty do pobrania.
Sekcja wyjaśniająca
Uchwyty windowe STRUMIN
Uchwyty windowe pozwalają przygotować zabezpieczenie dopasowane do wymiarów i konstrukcji konkretnego otworu. W zależności od potrzeb można zastosować deski lub panele siatkowe, pozostawiając ten sam sposób mocowania podstawowych elementów do ściany.
Czym różni się uchwyt windowy lewy od prawego?
STRUMIN oferuje dwa odpowiadające sobie elementy: uchwyt lewy 5291 oraz uchwyt prawy 5293. Montowane po przeciwnych stronach otworu tworzą podstawę kompletnego zabezpieczenia.
Właściwe rozmieszczenie obu wersji jest istotne dla prawidłowego zamocowania wypełnienia. Elementów nie należy samodzielnie modyfikować ani stosować w konfiguracjach nieprzewidzianych w dokumentacji.
Z jakimi elementami współpracują uchwyty windowe?
Dokumentacja przewiduje zastosowanie paneli siatkowych o długości 130 i 250 cm oraz desek o długości 250 cm. Pozwala to dobrać rodzaj i szerokość wypełnienia do charakteru zabezpieczanego otworu.
Panel siatkowy 250 cm waży 8,70 kg, wariant 130 cm – 5,40 kg, natomiast deska 250 cm – 6,50 kg. Wszystkie te elementy zostały wskazane jako współpracujące z uchwytami windowymi.
Jak mocuje się uchwyty windowe?
Uchwyty przytwierdza się do ściany za pomocą śrub do betonu lub kotew montażowych. Dokumentacja opisuje m.in. samogwintującą śrubę do betonu o średnicy gwintu 12 mm i długości 100 mm, montowaną w otworze o średnicy 10 mm.
Dobór mocowania i miejsce instalacji powinny odpowiadać warunkom konstrukcyjnym obiektu. Po zamontowaniu elementy muszą tworzyć sztywny układ bez luzów.
Najczęściej zadawane pytania (FAQ)
Jaką wysokość mają uchwyty windowe STRUMIN?
Pojedynczy uchwyt ma wysokość 110 cm i masę około 1,90 kg. Jest przeznaczony do współpracy z elementami tworzącymi poziome wypełnienie zabezpieczenia.
Czy uchwyty windowe występują w wersji lewej i prawej?
Tak. Dostępny jest uchwyt lewy o numerze katalogowym 5291 oraz prawy 5293. Oba elementy stosuje się po odpowiednich stronach zabezpieczanego otworu.
Czy uchwyty można montować wewnątrz wnęki szybu?
Tak. Dokumentacja przewiduje montaż zarówno do lica ściany, jak i wewnątrz wnęki dostępu do szybu windowego. Pozwala to dostosować konfigurację do geometrii konkretnego miejsca.
Jakie wypełnienie można zamontować w uchwytach windowych?
STRUMIN przewiduje zastosowanie drewnianych desek oraz paneli siatkowych o różnych długościach. Rodzaj wypełnienia można więc dobrać do szerokości otworu oraz przyjętego sposobu wykonania zabezpieczenia.
